Cosa sono i pezzi torniti di precisione complessi e come migliorano le prestazioni dei componenti?

Pezzi torniti di precisione complessisono componenti ingegnerizzati fabbricati attraverso processi di tornitura avanzati per ottenere precisione dimensionale, ripetibilità, qualità superficiale e complessità geometrica esigenti. Sono ampiamente utilizzati nell'automazione, nei macchinari, nei sistemi automobilistici, nell'elettronica, nelle apparecchiature mediche, nei sistemi idraulici e in altre applicazioni in cui i componenti standard convenzionali potrebbero non fornire l'adattamento o le prestazioni richieste. Questa guida ne spiega la struttura, il processo di produzione, le opzioni dei materiali, le tolleranze, le finiture superficiali, i requisiti di ispezione, le considerazioni sulla progettazione e le pratiche di approvvigionamento, aiutando gli ingegneri e i team di acquisto a ridurre i rischi di produzione e a selezionare una soluzione di produzione adeguata.

Sommario

1. Cosa sono i pezzi torniti di precisione complessi?
2. Cosa rende complessa una parte tornita?
3. Come vengono prodotte le parti complesse tornite di precisione?
4. Quali materiali possono essere utilizzati?
5. Come vengono controllate la precisione e le tolleranze?
6. Perché la finitura superficiale è importante?
7. Come vengono ispezionati i pezzi torniti di precisione?
8. Come dovrebbero gli ingegneri progettare questi componenti?
9. Dove vengono utilizzati pezzi torniti di precisione complessi?
10. Cosa dovrebbero cercare gli acquirenti in un partner di produzione?
11. Domande frequenti
12. Conclusione

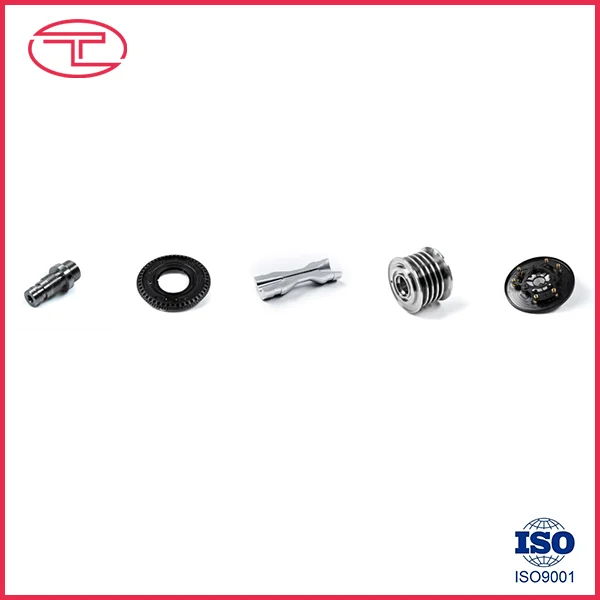

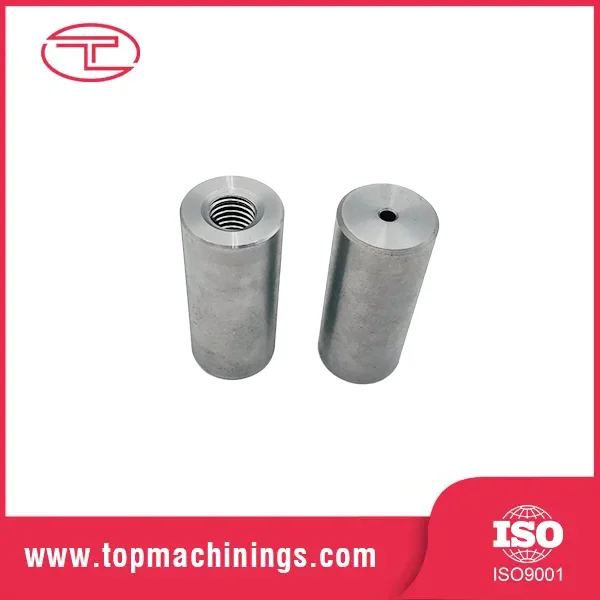

Cosa sono i pezzi torniti di precisione complessi?

Le parti tornite di precisione complesse sono componenti lavorati su misura fabbricati principalmente ruotando un pezzo mentre gli utensili da taglio rimuovono il materiale per creare caratteristiche cilindriche, coniche, filettate, scanalate o sagomate precise. A differenza dei semplici alberi o boccole, i componenti torniti complessi possono combinare diverse operazioni di lavorazione e geometrie complesse all'interno di un unico componente.

Le caratteristiche tipiche includono diametri multipli, fori interni, filettature fini, scanalature, spallamenti, rastremazioni, fori trasversali, fessure, smussi, raggi e superfici appositamente profilate. I centri di tornitura CNC avanzati possono integrare la tornitura con foratura, maschiatura, fresatura e altre operazioni, consentendo la produzione di più elementi con meno impostazioni.

Per gli acquirenti, il valore di un componente tornito di precisione complesso non è semplicemente una piccola tolleranza dimensionale. Il vero obiettivo è ottenere prestazioni costanti quando la parte viene assemblata in un sistema meccanico più grande. Precisione dimensionale, concentricità, condizioni della superficie, proprietà dei materiali e ripetibilità devono lavorare insieme.

Nella produzione pratica, le tolleranze ottenibili dipendono dal materiale, dalla geometria, dalle condizioni della macchina, dalle attrezzature, dalla tenuta del pezzo, dalla stabilità del processo e dal metodo di ispezione. I riferimenti di lavorazione pubblicati mostrano comunemente una tornitura CNC generale di circa ±0,05 mm, mentre tolleranze più strette intorno a ±0,01 mm o inferiori possono essere possibili su caratteristiche selezionate quando il processo è adeguatamente progettato. :contentReference[oaicite:0]{index=0}

Cosa rende complessa una parte tornita?

Un componente diventa tecnicamente complesso quando la sua geometria o i requisiti funzionali richiedono un maggiore controllo del processo rispetto alla normale tornitura. La complessità può derivare dal numero di caratteristiche, dalla loro relazione tra loro o dalla difficoltà di mantenere la precisione durante tutta la produzione.

La complessità quindi dovrebbe essere valutata da una prospettiva funzionale. Una parte con molte caratteristiche visibili non è necessariamente difficile da produrre, mentre un componente relativamente piccolo può diventare molto impegnativo se contiene un foro critico, requisiti di concentricità ridotta o materiale difficile.

Come vengono prodotte le parti complesse tornite di precisione?

Un processo di produzione affidabile inizia prima che la macchina inizi a tagliare. La revisione ingegneristica, la verifica dei materiali, la pianificazione del processo, la selezione degli utensili, la lavorazione, l'ispezione e la finitura contribuiscono tutti al risultato finale.

Revisione di ingegneria e disegno

Il team di produzione studia innanzitutto il disegno tecnico, il modello 3D, le specifiche dei materiali, i requisiti di tolleranza, le filettature, le finiture superficiali, il trattamento termico e altre istruzioni speciali.

Questa fase può identificare potenziali problemi di produzione prima che inizi la produzione. Ad esempio, tolleranze inutilmente strette su superfici non funzionali possono aggiungere requisiti di lavorazione e ispezione senza migliorare la funzione effettiva del componente.

Preparazione del materiale

Il materiale in barre o altra materia prima viene selezionato in base alle specifiche approvate. Potrebbero essere richiesti certificati dei materiali per applicazioni in cui la tracciabilità è importante.

Tornitura CNC

Il pezzo viene tenuto saldamente mentre gli utensili controllati da CNC eseguono operazioni quali sfacciatura, tornitura di sgrossatura, tornitura di finitura, alesatura, filettatura, scanalatura e smussatura. È possibile utilizzare attrezzature motorizzate o di tornitura quando il componente richiede funzionalità di fresatura o foratura aggiuntive.

Operazioni secondarie

Alcuni componenti richiedono operazioni aggiuntive dopo la tornitura. A seconda del disegno, questi possono includere rettifica, lucidatura, trattamento termico, sbavatura, placcatura, anodizzazione, passivazione o altri trattamenti superficiali.

Ispezione e verifica finale

Le dimensioni critiche vengono verificate rispetto al disegno. A seconda dei requisiti del progetto, i produttori possono utilizzare micrometri, calibri, apparecchiature di misurazione ottica, sistemi CMM o altri strumenti di ispezione di precisione.

La sequenza di produzione è importante perché ogni configurazione aggiuntiva può introdurre un'opportunità di variazione dell'allineamento. Le moderne attrezzature di fresatura-tornitura possono ridurre il numero di setup per alcuni componenti complessi e quindi ridurre potenziali errori di riposizionamento. :contentReference[oaicite:1]{index=1}

Quali materiali possono essere utilizzati?

La selezione del materiale influisce direttamente sul comportamento di taglio, sull'usura dell'utensile, sulla generazione di calore, sulla stabilità dimensionale, sulla resistenza alla corrosione, sul peso, sulla resistenza e sulle prestazioni dell'applicazione finale.

• Acciaio inossidabile:Adatto per applicazioni che richiedono resistenza alla corrosione e durabilità meccanica.
• Acciaio al carbonio:Comune per componenti meccanici generali, alberi, perni e hardware industriale.
• Acciaio legato:Utile dove è richiesta maggiore robustezza, resistenza all'usura o capacità di trattamento termico.
• Alluminio:Leggero e lavorabile, lo rende adatto per assemblaggi sensibili al peso.
• Ottone:Spesso selezionato per raccordi, connettori, componenti elettrici e applicazioni che richiedono una buona lavorabilità.
• Rame:Utilizzato quando la conduttività elettrica o termica è importante.
• Materie plastiche tecniche:Materiali come POM, PEEK, PTFE e nylon possono essere torniti per applicazioni specializzate leggere, a basso attrito o resistenti agli agenti chimici.

Il materiale non dovrebbe mai essere selezionato solo in base alla comodità della lavorazione. Gli ingegneri dovrebbero considerare la temperatura operativa, il carico, l'esposizione alla corrosione, l'usura, la compatibilità chimica, i requisiti elettrici e le caratteristiche dei componenti accoppiati.

Come vengono controllate la precisione e le tolleranze?

La precisione viene controllata attraverso l'interazione tra capacità della macchina, attrezzature, programmazione, bloccaggio del pezzo, stabilità del materiale, condizioni ambientali e ispezione.

Le caratteristiche comunemente controllate includono:

• Diametro esterno e diametro interno
• Lunghezza della parte
• Rotondità
• Cilindricità
• Concentricità o runout
• Dimensioni della filettatura
• Posizione del foro
• Relazioni geometriche tra superfici funzionali

Ad esempio, un albero può richiedere un diametro controllato per la sede del cuscinetto mentre la sua superficie esterna non funzionale può utilizzare una tolleranza meno restrittiva. Questo approccio consente alle risorse di produzione di concentrarsi sulle dimensioni che influiscono effettivamente sull'assemblaggio e sulle prestazioni.

I riferimenti alla lavorazione industriale sottolineano che la capacità di tolleranza dipende dalla geometria e dalle condizioni di processo piuttosto che da un singolo numero universale. :contentReference[oaicite:2]{index=2}

Perché la finitura superficiale è importante?

La finitura superficiale è più di un requisito estetico. Può influenzare l'attrito, l'usura, la tenuta, il contatto dei cuscinetti, il comportamento di scorrimento, la protezione dalla corrosione e le prestazioni dell'assemblaggio.

I requisiti comuni di finitura superficiale per i componenti torniti includono circa Ra 3,2 μm per molte superfici lavorate in generale, Ra 1,6 μm per superfici funzionali più lisce e Ra 0,8 μm o inferiore per applicazioni di precisione selezionate. Finiture più impegnative possono richiedere la molatura o la lucidatura anziché la sola tornitura. :contentReference[oaicite:3]{index=3}

Per questo motivo gli ingegneri dovrebbero individuare quali superfici siano effettivamente funzionali. Un perno del cuscinetto, una superficie di tenuta o un'interfaccia scorrevole possono richiedere una finitura diversa da una superficie con gioco esterno.

• Superfici funzionali:Specificare la finitura richiesta in base alle condizioni operative.
• Superfici di tenuta:Considera sia la rugosità che i difetti superficiali.
• Superfici scorrevoli:Considera l'attrito e l'usura.
• Superfici cosmetiche:Definire le aspettative estetiche separatamente dai requisiti funzionali.

Come vengono ispezionati i pezzi torniti di precisione?

L'ispezione deve essere collegata direttamente al disegno tecnico. Non sempre è necessario misurare ogni possibile caratteristica con lo stesso metodo; il piano di ispezione dovrebbe concentrarsi sulle dimensioni critiche e sui requisiti funzionali.

Un processo completo di controllo della qualità può includere:

1. Verifica materiale in entrataper confermare il materiale specificato.
2. Ispezione del primo pezzoverificare il processo produttivo prima della produzione su vasta scala.
3. Misurazione durante il processoper identificare derive dimensionali durante la produzione.
4. Controllo dimensionale finalecontro i requisiti di disegno.
5. Verifica della finitura superficialeper le aree funzionali designate.
6. Ispezione del filoutilizzando calibri o apparecchiature di misurazione adeguati.
7. Documentazionecome report dimensionali quando richiesto dal cliente.

Per i pezzi molto impegnativi, una macchina di misura a coordinate o un sistema di misurazione ottica possono fornire una verifica dimensionale più completa. I rapporti di ispezione e la documentazione del primo articolo possono anche aiutare i team di acquisto e di progettazione a stabilire la coerenza della produzione.

Come dovrebbero gli ingegneri progettare questi componenti?

Una buona progettazione è uno dei modi più efficaci per migliorare la producibilità senza compromettere la funzionalità.

• Identificare chiaramente le dimensioni critiche e le superfici funzionali.
• Evitare di applicare tolleranze estremamente strette a ogni dimensione.
• Utilizzare le specifiche di filettatura standard quando possibile.
• Fornire raggi e smussi adeguati laddove l'accesso agli utensili li richiede.
• Considerare lo spessore della parete e la possibilità di deformazione.
• Specificare la rugosità superficiale solo laddove serve a uno scopo funzionale.
• Definire chiaramente i gradi dei materiali.
• Identificare i requisiti di trattamento termico e di trattamento superficiale.
• Fornire disegni 2D completi e modelli 3D accurati quando disponibili.

Un principio pratico è progettare in base alla funzione piuttosto che alla massima precisione teorica. I riferimenti di produzione sottolineano costantemente che tolleranze strette e non necessarie possono aumentare i tempi di lavorazione, i requisiti di ispezione e la complessità della produzione. :contentReference[oaicite:4]{index=4}

Dove vengono utilizzati pezzi torniti di precisione complessi?

Poiché la tornitura è particolarmente adatta per le geometrie rotazionali e cilindriche, i componenti torniti di precisione compaiono in molti sistemi industriali.

Cosa dovrebbero cercare gli acquirenti in un partner di produzione?

Selezionare un fornitore per componenti di precisione complessi richiede molto più che confrontare i prezzi unitari. Il produttore deve dimostrare di poter comprendere i requisiti tecnici e produrre ripetutamente componenti che soddisfano tali requisiti.

I punti importanti di valutazione includono:

1. Capacità di lavorazione:Confermare che l'attrezzatura corrisponda alla geometria del componente.
2. Esperienza materiale:Chiedere se il fornitore lavora regolarmente il materiale specificato.
3. Controllo qualità:Esaminare le attrezzature, le procedure e la documentazione di ispezione.
4. Supporto tecnico:Determinare se il fornitore è in grado di identificare i problemi di producibilità prima della produzione.
5. Consistenza della produzione:Chiedi come viene monitorata la variazione dimensionale durante cicli di produzione più grandi.
6. Capacità di finitura:Confermare se i trattamenti secondari richiesti possono essere coordinati in modo affidabile.
7. Comunicazione:Garantire che le domande tecniche possano essere risolte in modo rapido e accurato.
8. Tracciabilità:Per applicazioni impegnative, stabilire i requisiti per i materiali e i registri di produzione.

Qingdao Tuoyuan Metal Products Co., Ltd. può supportare i clienti che richiedono componenti metallici personalizzati in cui il controllo dimensionale, i disegni dettagliati, la selezione dei materiali e la produzione ripetibile sono importanti. Per i team di procurement, fornire il disegno tecnico completo e identificare chiaramente i requisiti critici è un punto di partenza efficace per la valutazione tecnica e il preventivo.

Domande frequenti

Qual è la differenza tra un pezzo tornito standard e un pezzo tornito di precisione complesso?

Una parte tornita standard ha generalmente una geometria cilindrica relativamente semplice e requisiti dimensionali convenzionali. Una parte tornita di precisione complessa può combinare più diametri, caratteristiche interne, filettature, scanalature, fori trasversali, tolleranze strette, runout controllato e finiture superficiali specifiche all'interno di un componente.

Quanto possono essere precisi i pezzi torniti di precisione complessi?

La precisione dipende dal materiale, dalla geometria, dalla configurazione della macchina, dagli utensili, dalla tenuta del pezzo, dalla stabilità del processo e dai metodi di ispezione. La tornitura CNC generica può comunemente lavorare intorno a ±0,05 mm, mentre le caratteristiche di precisione selezionate possono raggiungere circa ±0,01 mm o meno quando la progettazione e il processo lo consentono. Queste cifre dovrebbero essere trattate come riferimenti di capacità specifici del progetto piuttosto che come garanzie universali. :contentReference[oaicite:5]{index=5}

Quali materiali sono comunemente utilizzati per i componenti torniti di precisione?

Le scelte comuni includono acciaio inossidabile, acciaio al carbonio, acciaio legato, alluminio, ottone, rame e tecnopolimeri. Il materiale appropriato dipende dalla robustezza, dalla resistenza alla corrosione, dalla temperatura, dall'usura, dal peso, dalle proprietà elettriche e dall'ambiente operativo.

I pezzi torniti complessi richiedono una lavorazione secondaria?

Non sempre. Alcuni componenti possono essere completati direttamente tramite tornitura CNC, mentre altri possono richiedere rettifica, lucidatura, trattamento termico, placcatura, anodizzazione, passivazione o altri processi di finitura per soddisfare requisiti funzionali specifici.

Perché la finitura superficiale è importante per i componenti torniti?

La finitura superficiale può influenzare l'attrito, l'usura, la tenuta, il contatto dei cuscinetti, il comportamento di scorrimento e l'aspetto. Le superfici funzionali dovrebbero quindi ricevere requisiti adeguati alle loro effettive condizioni operative piuttosto che applicare automaticamente le stesse specifiche di finitura all'intero componente.

Quali informazioni devono essere incluse quando si richiede un preventivo?

Una richiesta di offerta utile dovrebbe includere il disegno 2D, il modello 3D se disponibile, la qualità del materiale, la quantità, le tolleranze, i requisiti di finitura superficiale, le filettature, il trattamento termico, il trattamento superficiale, i requisiti di ispezione, le aspettative di imballaggio e i requisiti di consegna. Informazioni tecniche complete consentono al produttore di valutare il progetto in modo più accurato.

Può un componente combinare tornitura e fresatura?

SÌ. Le attrezzature di tornitura-fresatura e i centri di tornitura con utensili motorizzati possono combinare la tornitura con operazioni quali foratura, maschiatura, scanalatura e fresatura. Ciò può ridurre il numero di configurazioni per progetti di componenti adatti e aiutare a mantenere le relazioni di posizione tra le funzionalità. :contentReference[oaicite:6]{index=6}

Conclusionee

I pezzi torniti di precisione complessi sono componenti progettati in cui geometria, precisione dimensionale, proprietà dei materiali, condizioni superficiali e ripetibilità della produzione contribuiscono tutti alle prestazioni finali. L'approccio produttivo più efficace inizia con un disegno tecnico chiaro, una selezione adeguata dei materiali, tolleranze realistiche, operazioni di lavorazione attentamente pianificate e metodi di ispezione che riflettono la funzione effettiva del componente.

Per gli ingegneri e i team acquisti, la chiave non è semplicemente richiedere la minima tolleranza possibile. Invece, ogni requisito dovrebbe essere collegato all’assemblaggio, al movimento, alla tenuta, al carico, all’usura o ad un’altra funzione misurabile. Questo approccio può aiutare a controllare la complessità della produzione mantenendo le prestazioni attese dal componente finito.

Se stai sviluppando alberi, boccole, raccordi, connettori, componenti meccanici di precisione o altri prodotti torniti complessi,Qingdao Tuoyuan Metal Products Co., Ltd.potrà valutare le vostre esigenze tecniche ed esigenze produttive.Condividi i tuoi disegni, specifiche, materiali e quantità econtattaciper discutere una soluzione di produzione adatta al tuo progetto.
