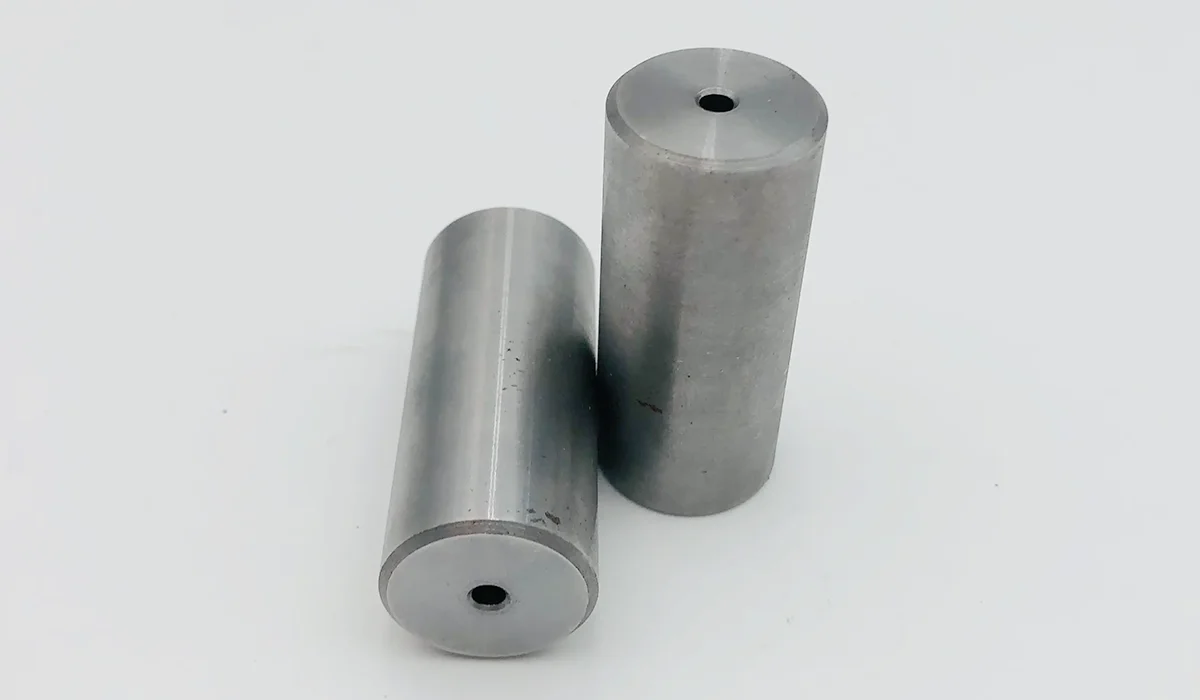

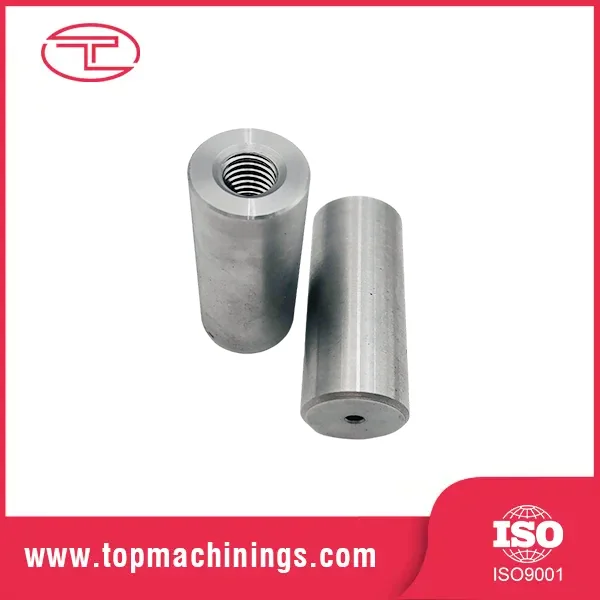

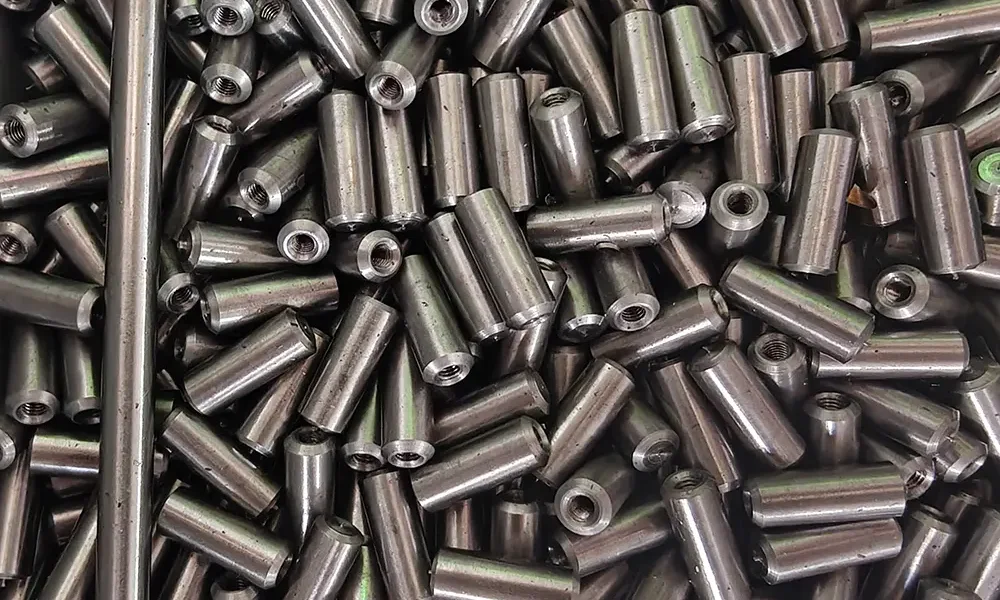

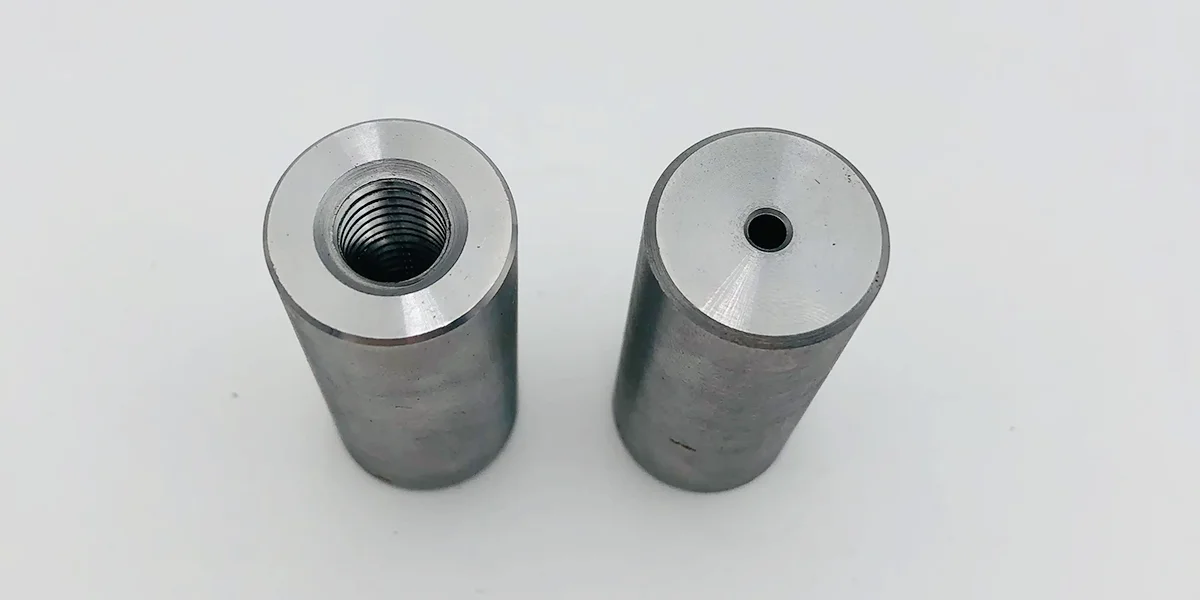

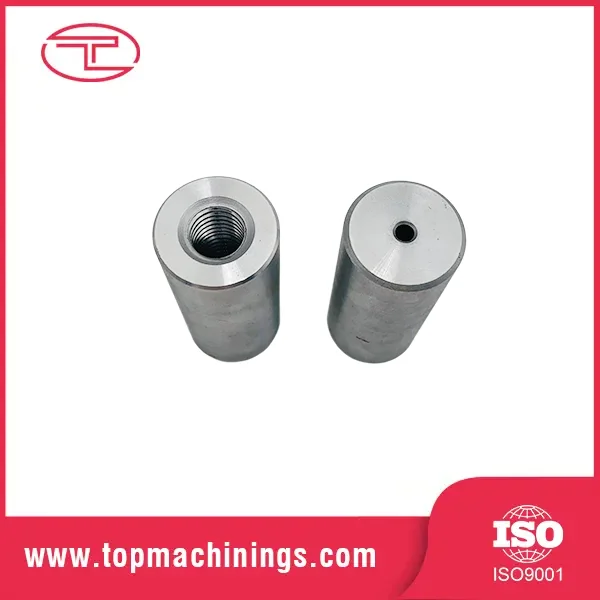

Boccola filettata CNC di precisione

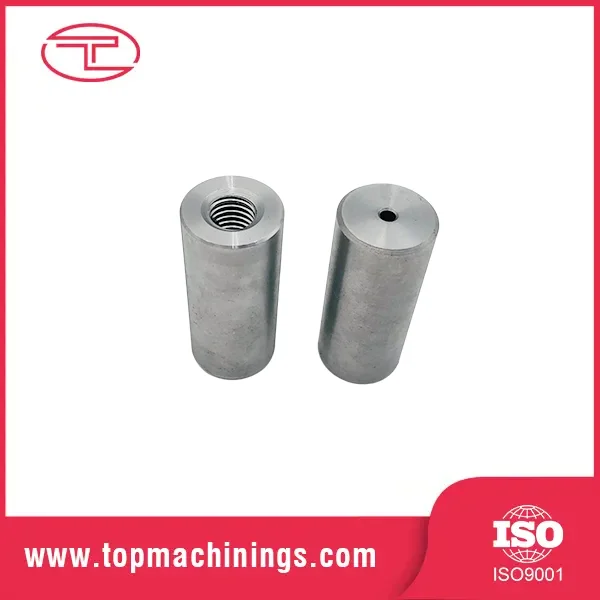

Una boccola filettata CNC di precisione è un manicotto cilindrico con filettature lavorate di precisione sulla sua superficie interna o esterna. Consideralo come un "inserto filettato" che fornisce a un componente un'interfaccia filettata resistente e sostituibile senza eseguire la filettatura direttamente nella parte principale. Quando un foro filettato si strappa in un alloggiamento in alluminio morbido (una classica modalità di guasto), la boccola è la parte che salva la situazione.

Esistono due famiglie principali: inserti filettati e boccole a manicotto. Entrambi richiedono la stessa cosa dall'officina meccanica: rotondità, concentricità e precisione della filettatura misurate in micron.

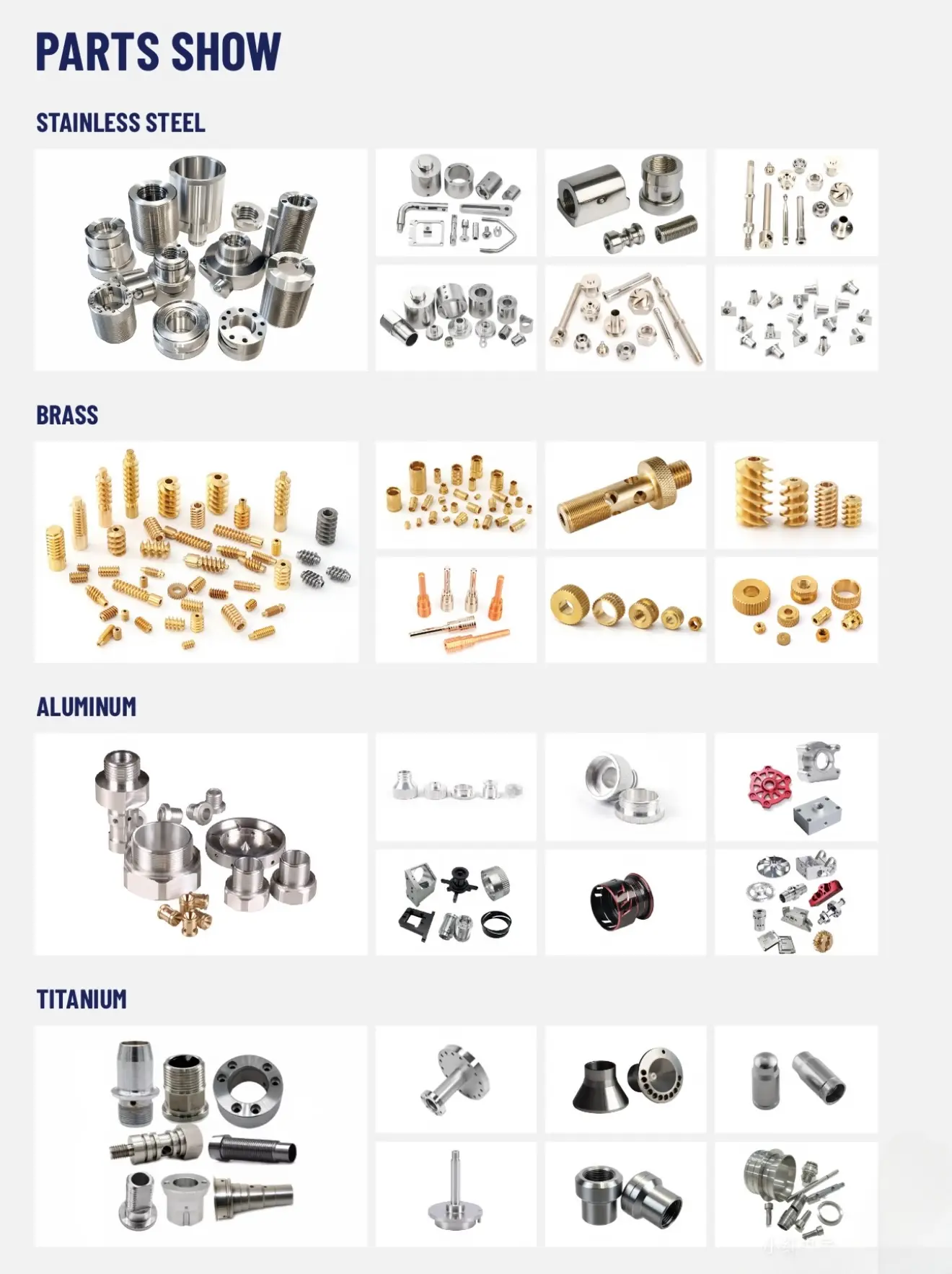

Materiali e configurazioni del filo

Acciaio inossidabile (SUS303/304/316): resistenza alla corrosione per uso alimentare, marino e medico.

Acciaio legato (4140/1045): alta resistenza con trattamento termico per applicazioni con carichi pesanti.

Ottone (C3604/HPb59-1): eccellente lavorabilità e potere lubrificante naturale per cuscinetti di boccole filettate CNC di precisione.

Alluminio (6061-T6/7075): leggero per assemblaggi aerospaziali e automobilistici.

Forme di filettatura: filettature per tubi metriche (M3–M64), UNC/UNF, NPT e forme personalizzate per disegno.

Classi: 6H/6g standard, classi di precisione 5H/4h per applicazioni con adattamento ad interferenza.

Il filo viene tagliato con filettatura a punto singolo o fresatura di filetti su torni CNC, seguita dalla misurazione del diametro primitivo. Per gli inserti a pressione, manteniamo il diametro esterno a ±0,005 mm in modo che la boccola si inserisca con l'interferenza corretta: sufficientemente allentata per l'installazione, sufficientemente stretta da non ruotare mai.

Specifiche del prodotto

Applicazioni tipiche delle boccole filettate CNC di precisione

In qualità di produttore e fornitore di boccole filettate CNC di precisione, Tuoyuan Metal fornisce boccole sfuse a prezzi diretti di fabbrica per:

Inserti filettati per custodie in alluminio e plastica nel settore automobilistico ed elettronico.

Manicotti dei cuscinetti e boccole antiusura in pompe, scatole del cambio e trasportatori.

Boccole di posizionamento per maschere, attrezzature e piastre per utensili.

Componenti di cilindri idraulici e pneumatici.

Gruppi di perno di mobili, elettrodomestici e attrezzature.

Assiemi leggeri per il settore aerospaziale e della difesa.

Caso reale

Caso di studio: boccole in ottone filettate CNC di precisione personalizzate

Settore: Elettronica e apparecchiature elettriche

Materiale: Ottone C36000

Processo: tornitura, maschiatura e fresatura esagonale CNC svizzera

Un produttore americano di componenti elettronici aveva bisogno di boccole filettate CNC di precisione personalizzate che fungessero da inserti antirotazione all'interno degli involucri di plastica. Le parti richiedevano una finitura priva di bave per garantire un facile assemblaggio delle viti senza danneggiare l'alloggiamento in plastica. Utilizzando torni CNC svizzeri multiasse, abbiamo lavorato le boccole in ottone con filettature pulite e teste esagonali precise in un'unica configurazione. È stato implementato un accurato processo di pulizia ad ultrasuoni per rimuovere tutti i trucioli metallici, seguito dall'ispezione ottica del filo al 100%.

Processo di produzione

Ogni boccola inizia con una revisione tecnica: il nostro team analizza il tuo disegno o campione 2D/3D, seleziona la qualità del materiale e programma percorsi utensile ottimali. Per gli inserti filettati, il parametro critico è l'accoppiamento con interferenza: calcoliamo il diametro esterno esatto per garantire la ritenzione senza sovraccaricare la parte ospitante.

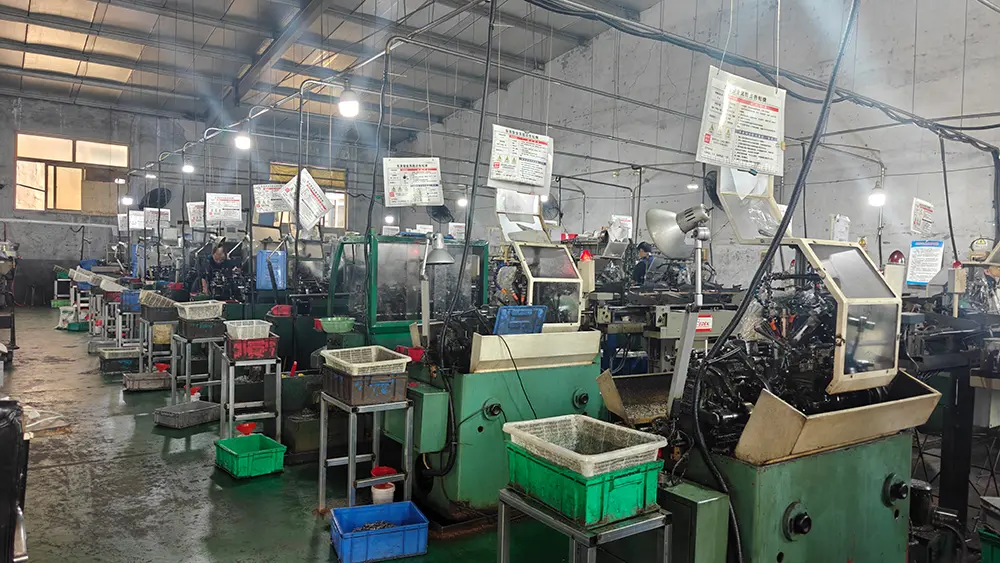

La lavorazione viene eseguita su torni automatici CNC ad alta velocità con caricatori di barre. Tornitura, sfacciatura, scanalatura, alesatura e filettatura vengono completate, ove possibile, in un unico ciclo di bloccaggio: questo approccio a configurazione singola è ciò che mantiene la concentricità nell'ordine dei micron.

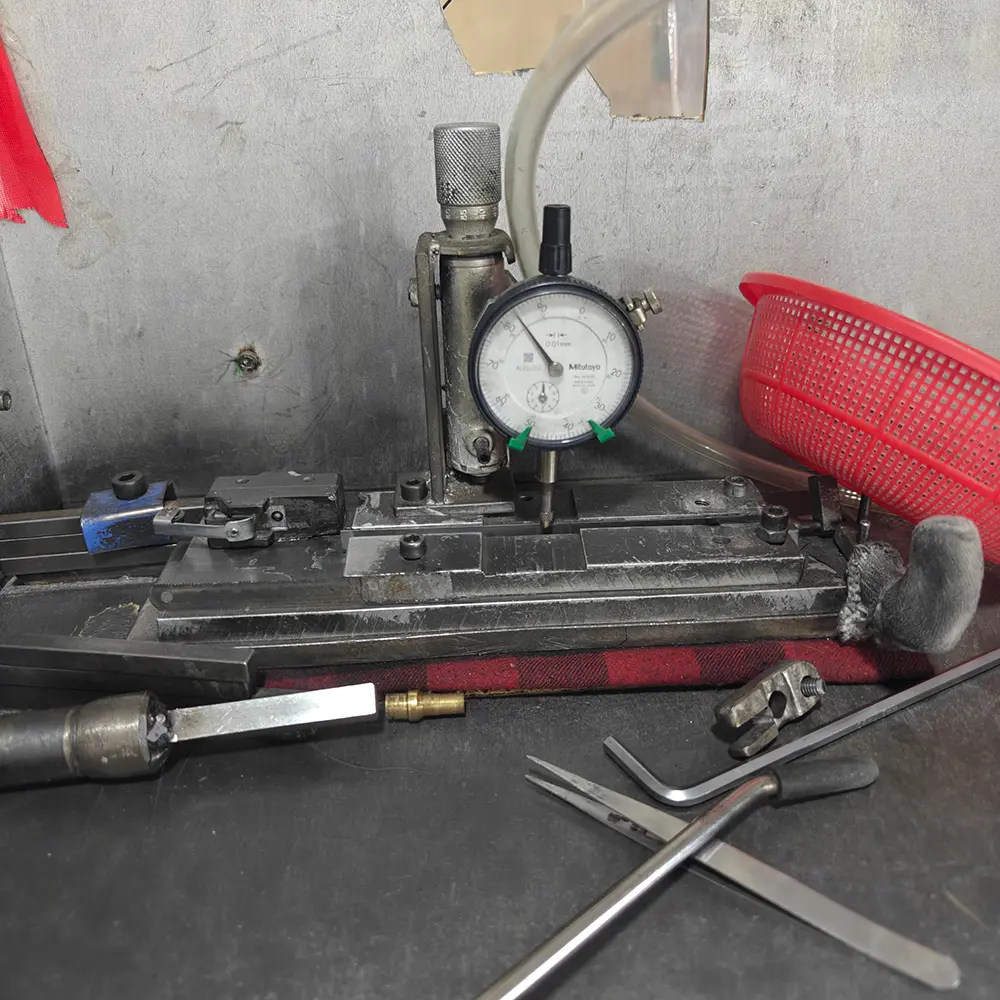

La filettatura è seguita da un'ispezione al 100%: misurazione del tappo/anello di filettatura, selezione ottica e verifica CMM sui pezzi campionati. Il trattamento superficiale (zinco, ossido nero, nichel) viene applicato nelle nostre linee interne prima dell'imballaggio finale.

Perché scegliere il metallo Tuoyuan

Un decennio di lavorazioni meccaniche di precisione Tuoyuan Metal ha oltre 10 anni di esperienza in pezzi torniti di precisione e componenti lavorati a CNC, servendo clienti in oltre 20 paesi con un tasso di acquisto ripetuto del 95%. Quando ordini boccole da noi, stai lavorando con un negozio che ha già risolto il tuo problema, molte volte.

Le boccole sono imballate in carta antiruggine, sacchetti di polietilene e cartoni per l'esportazione o casse di legno in base alle dimensioni dell'ordine. I piccoli lotti vengono spediti tramite corriere espresso (DHL/FedEx/UPS); gli ordini all'ingrosso vengono spediti via mare dal porto di Qingdao (FCL/LCL) o via aerea. Documentazione: fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di origine, certificato di prova dei materiali. Per prezzi di boccole filettate CNC di precisione, ordini all'ingrosso o un preventivo, contatta il nostro team di esportazione.

Domande frequenti

Q1: Potete lavorare le boccole dal mio disegno o campione?

R1: Sì. Inviaci un disegno 2D/3D (PDF, AI) o un campione fisico. Esaminiamo il progetto, confermiamo il materiale e le tolleranze e realizziamo campioni di pre-produzione per la vostra approvazione prima della produzione in serie.

Q2: Quale tolleranza puoi mantenere sui thread?

A2: Classi di filettatura standard 6H/6g secondo ISO 965. Per applicazioni di precisione, possiamo contenere 5H/4h con diametro primitivo verificato da calibri calibrati. Raccontaci i tuoi requisiti di classe.

Q3: Come garantite la qualità su ordini di grandi dimensioni?

A3: Ispezione del primo articolo con un rapporto completo, quindi misurazione in-process e cernita ottica al 100% sulle dimensioni finali. Supportiamo anche l'ispezione di terze parti prima della spedizione.

Q4: potete produrre queste boccole filettate CNC di precisione in dimensioni personalizzate e passi di filettatura non standard?

A4: Sì, personalizziamo completamente il diametro esterno, la lunghezza, lo spessore della parete e le specifiche della filettatura in base ai disegni tecnici o alle parti campione.

Q5: Posso richiedere campioni prima di effettuare un ordine di produzione di massa?

A5: Assolutamente. Possiamo fornire prototipi/campioni di pre-produzione per i test funzionali e la convalida dell'assemblaggio prima di procedere alla produzione su vasta scala.
