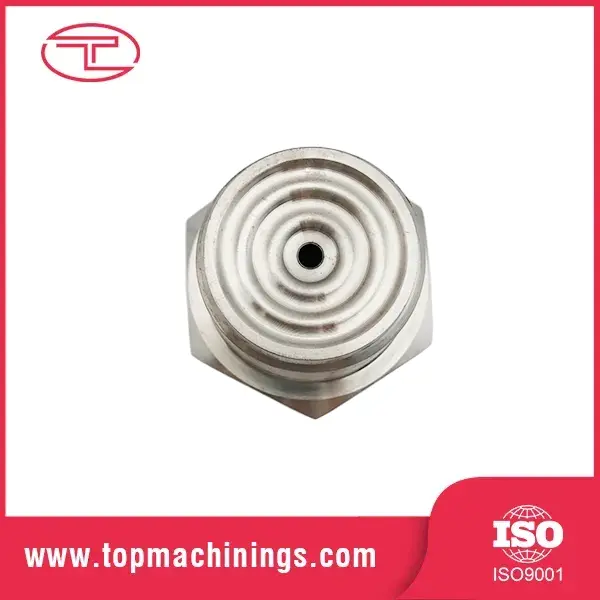

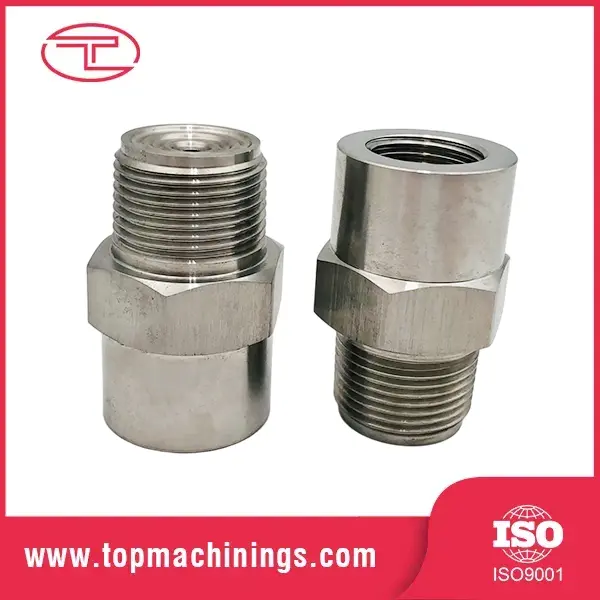

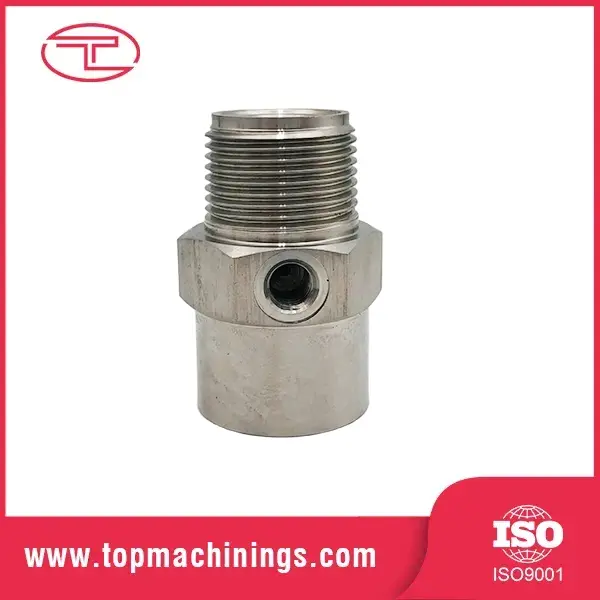

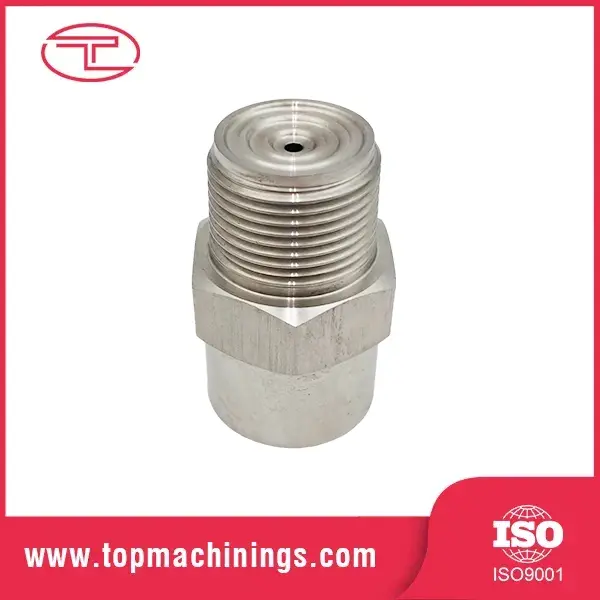

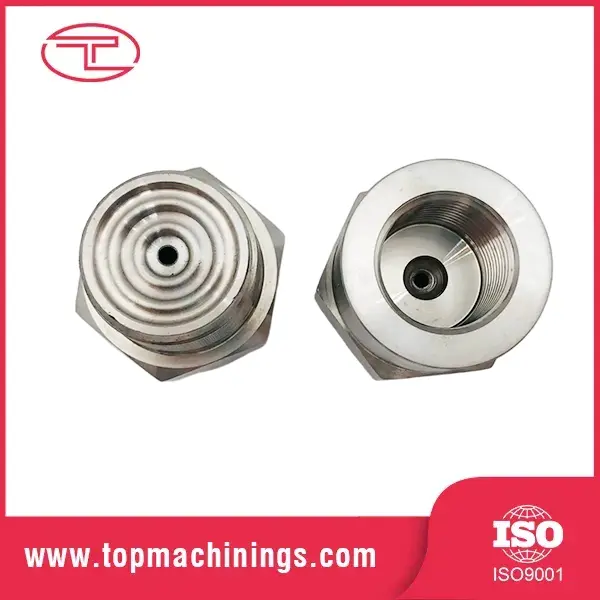

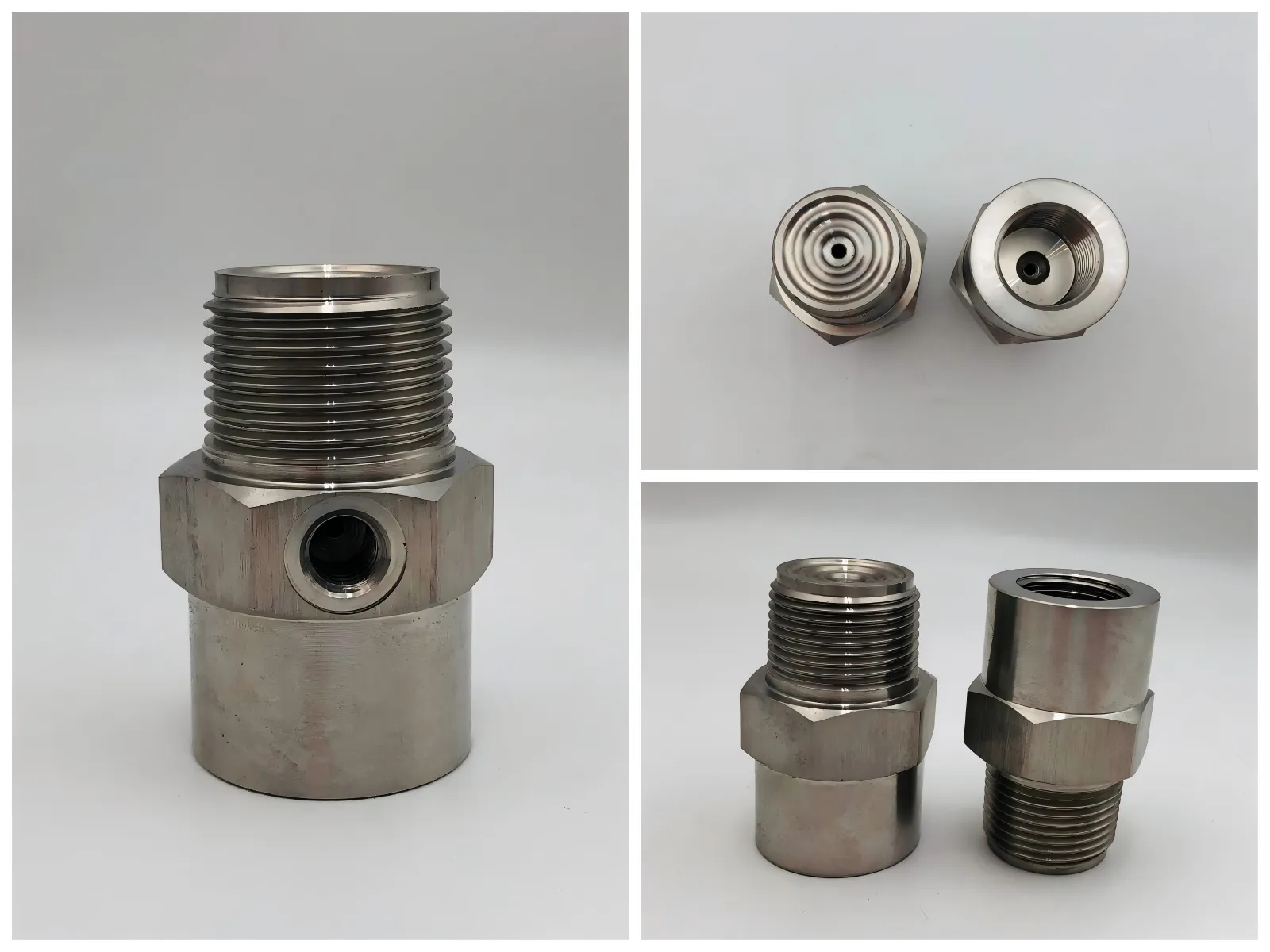

Ugelli a Cono Pieno in Acciaio Inox

Prodotti da Tuoyuan, gli ugelli di spruzzo a cono pieno in acciaio inossidabile personalizzati formano un modello di spruzzo circolare completo. L'esclusiva struttura interna delle alette e gli ampi passaggi interni lisci assicurano gocce d'acqua medio-grandi distribuite uniformemente a varie portate e pressioni di esercizio.

Invia richiesta

Descrizione del prodotto

Gli ugelli a cono pieno in acciaio inossidabile Tuoyuan producono getti a cono solido a tutto tondo con angoli che vanno da 45° a 108°, erogando gocce costanti medie e grandi su ampi intervalli di flusso e pressione grazie alle alette interne ottimizzate e ai percorsi di flusso senza ostacoli.

Gli ugelli atomizzatori a cono pieno lavorati standard in acciaio inossidabile offrono dimensioni precise per lavori di copertura dell'intera area.

Scheda dati

Dimensione filettatura	Codice di flusso	Diametro orifizio (mm)	Diametro massimo dell'orifizio di passaggio libero (mm)	0,5 bar	0,7 bar	1,5 bar	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	10 bar	Angolo di 1,5 bar(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Principio di funzionamento e struttura

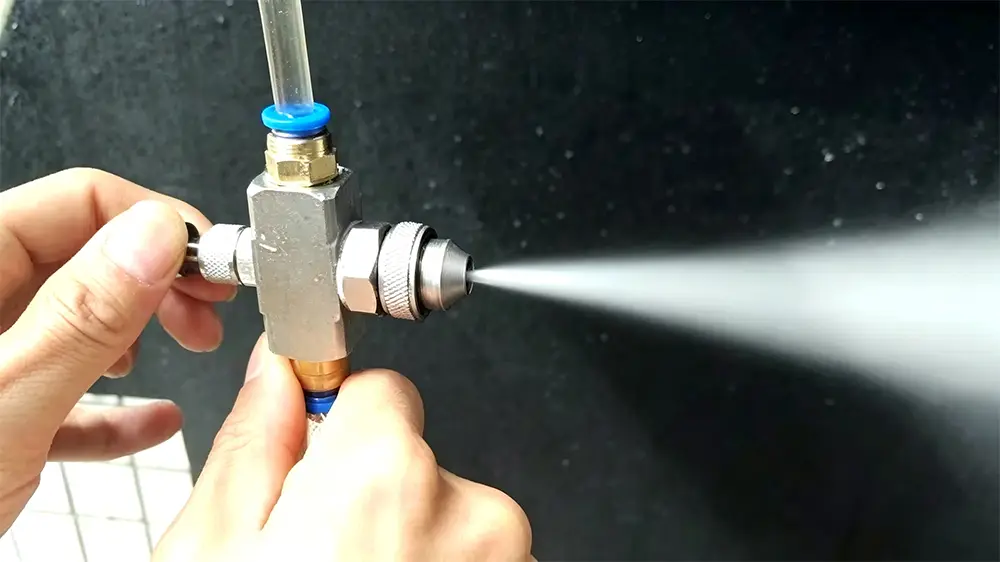

Gli ugelli di spruzzatura a cono pieno in acciaio inossidabile forniscono un getto di spruzzatura uniforme a cerchio completo grazie alle alette interne o alla camera di turbolenza appositamente progettate.

Vortice del liquido: dopo che il liquido scorre nell'ugello, le palette interne o i componenti di vortice costringono il fluido a girare ad alta velocità.

Miscelazione e atomizzazione: il liquido vorticoso si mescola all'interno della camera dell'ugello. Quando esce dall'orifizio, la forte forza di taglio e l'improvvisa caduta di pressione rompono istantaneamente il fluido in minuscole goccioline fini.

Distribuzione uniforme: le alette dalla forma precisa garantiscono una copertura del flusso uniforme su tutto il cono di spruzzo, dal bordo esterno fino al centro.

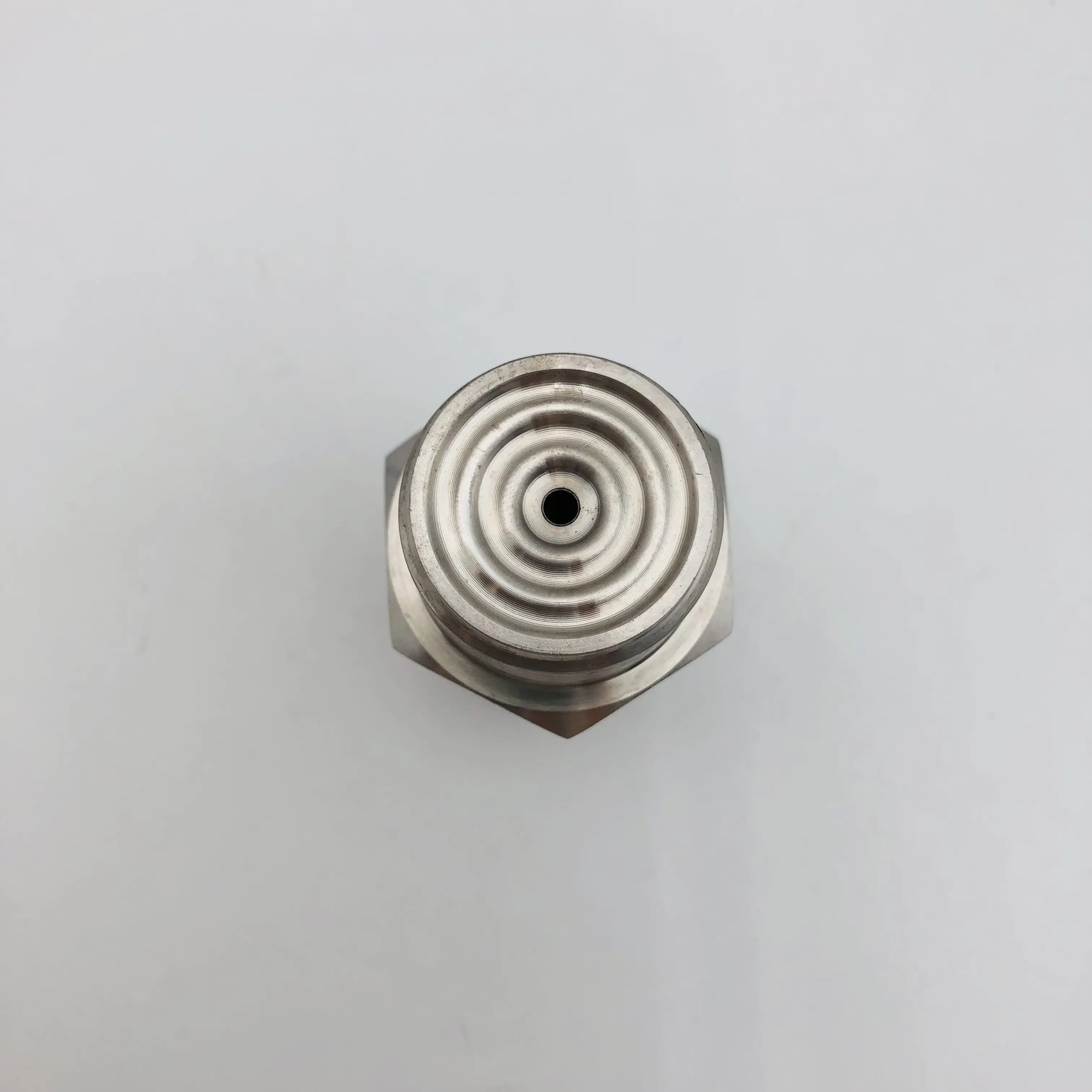

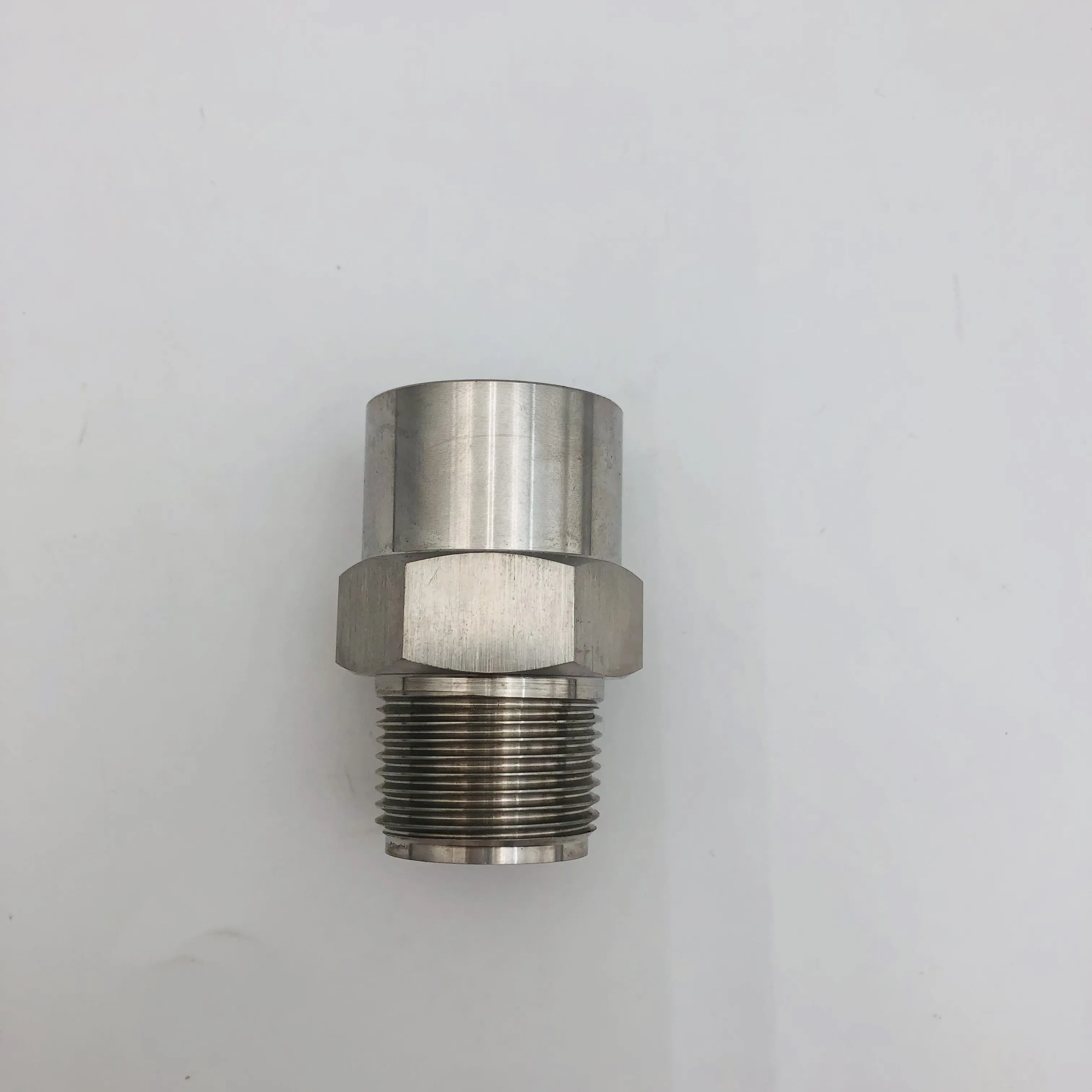

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Casi di studio dei clienti e recensioni di acquirenti reali

Sfondo del progetto

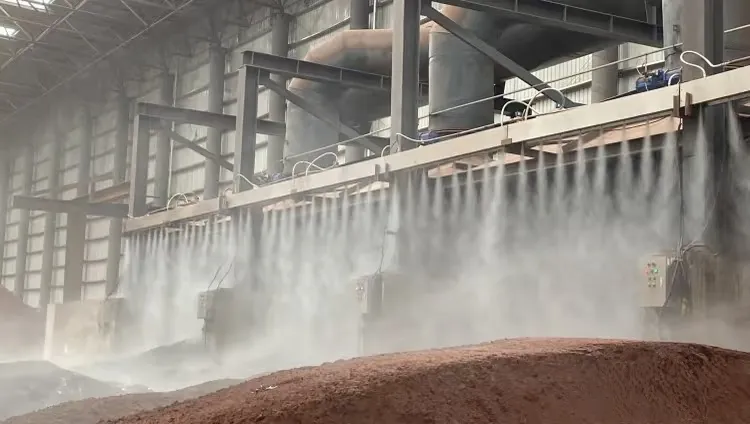

Una grande cava locale di aggregati nel sud-est asiatico ha dovuto affrontare un grave inquinamento da polveri nell'area di frantumazione, nei punti di trasferimento dei trasportatori, nei piazzali di stoccaggio e nelle corsie di carico. Un tempo l'impianto utilizzava normali ugelli spruzzatori in ghisa e plastica per l'abbattimento della polvere di nebbia. Quei vecchi ugelli presentavano evidenti inconvenienti: facile abrasione da parte di acqua sedimentata mista, frequenti intasamenti interni dovuti a polvere di sabbia, spruzzi sparsi in modo irregolare, breve durata e frequenti arresti per la sostituzione. Inoltre, l’eccessiva polvere galleggiante non rispettava gli standard di ispezione ambientale locale, imponendo restrizioni alla produzione giornaliera.

Soluzione personalizzata che abbiamo fornito

L'impianto ha adottato i nostri ugelli di spruzzatura a cono pieno in acciaio inossidabile SUS304 e SUS316 per la ristrutturazione dell'intero sito. Abbiamo abbinato modelli a cono pieno grandangolare a media pressione per pali di nebbia fissi, spruzzatura dall'alto di officine e tubazioni di soppressione delle polveri chiuse con nastro trasportatore.

Recensione del cliente

"Abbiamo testato molti ugelli di spruzzatura economici in precedenza, la maggior parte viene bloccata dal fango di sabbia entro una settimana. Questo ugello a cono pieno in acciaio inossidabile funziona perfettamente sul nostro sistema di spruzzatura in uscita dal frantoio. La copertura di spruzzo del cono è completa, la nebbia uniforme, difficilmente si intasa anche utilizzando l'acqua di circolazione della fabbrica. Meno lavori di manutenzione, funzionamento stabile tutto il giorno. Degno acquisto in grandi quantità per l'abbattimento delle polveri di cava."

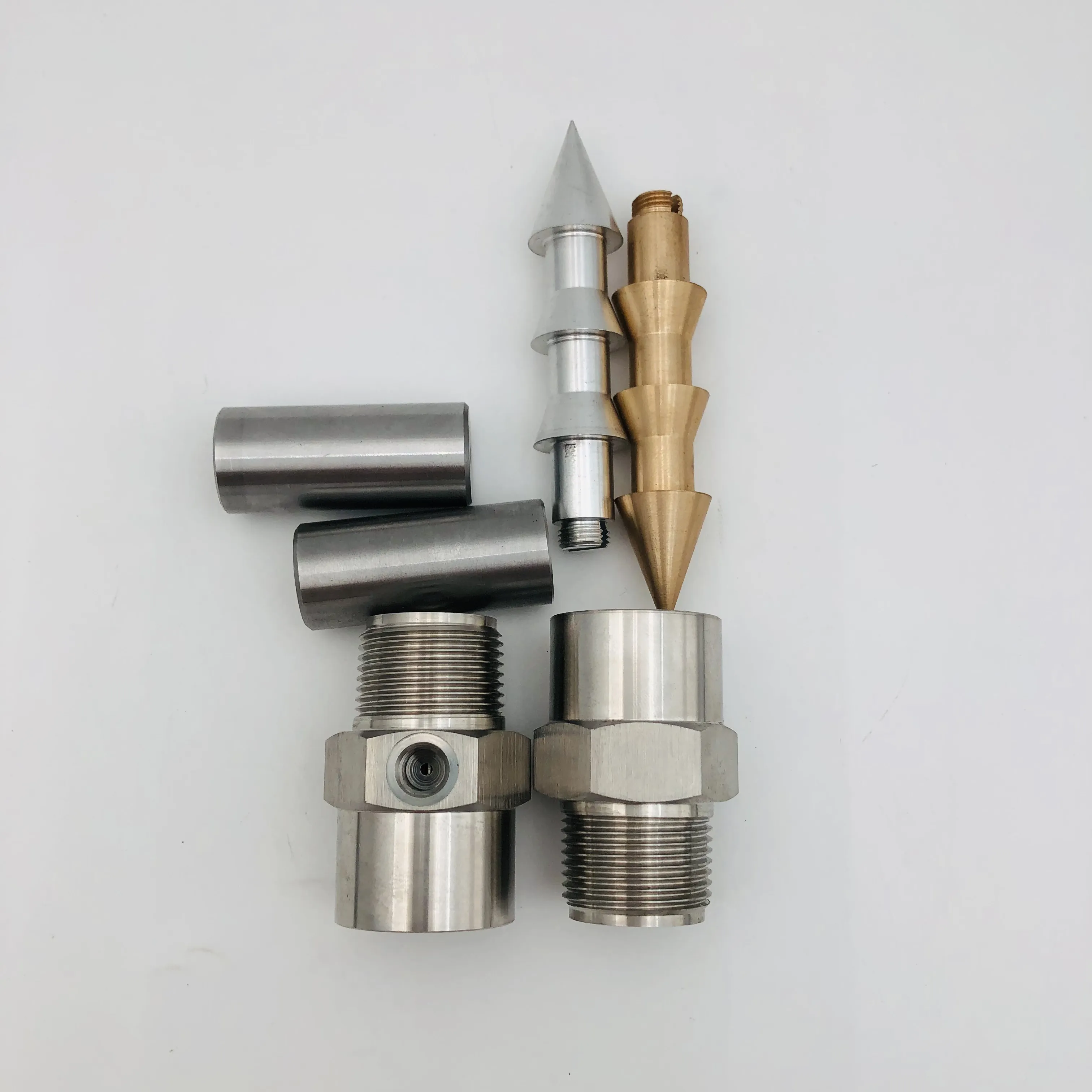

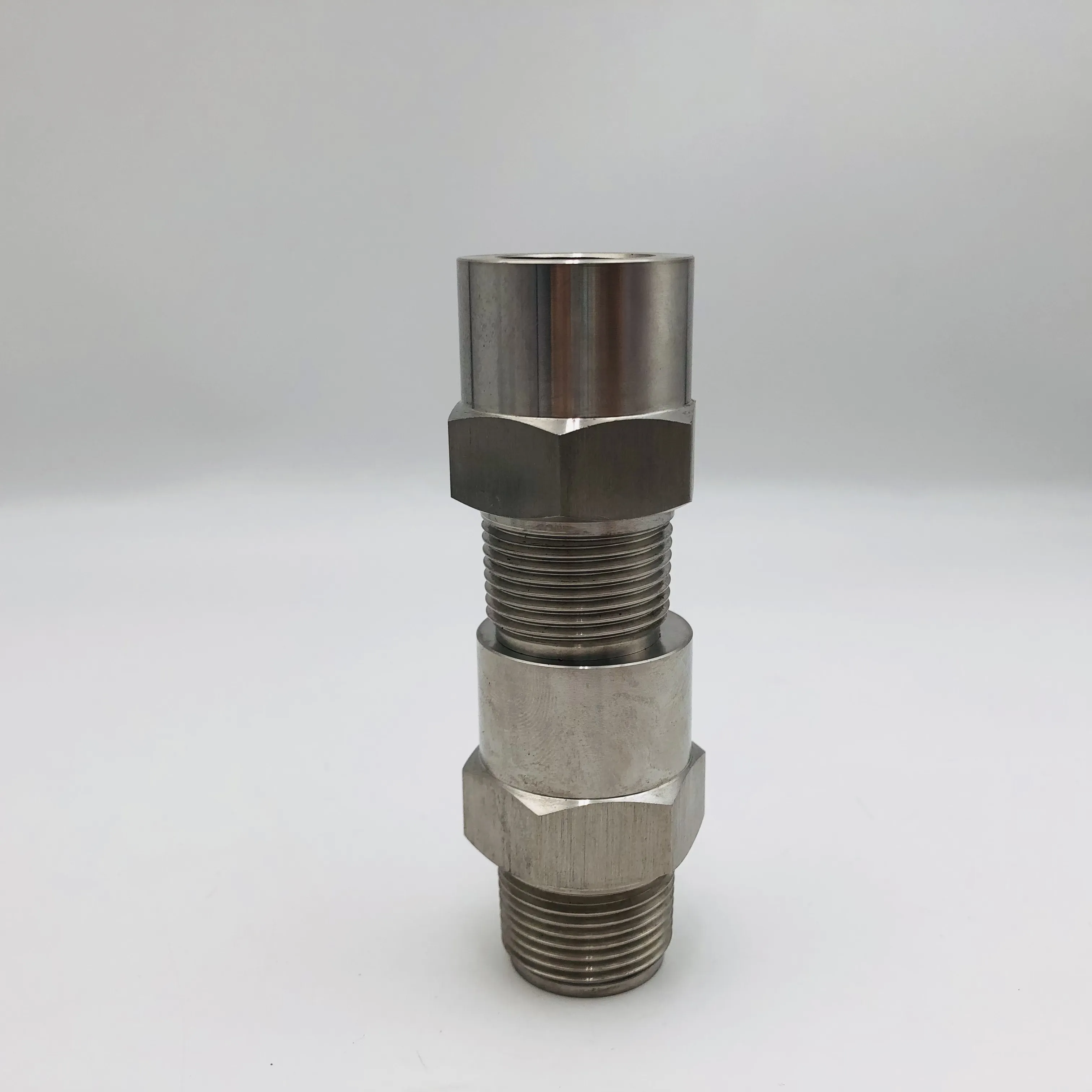

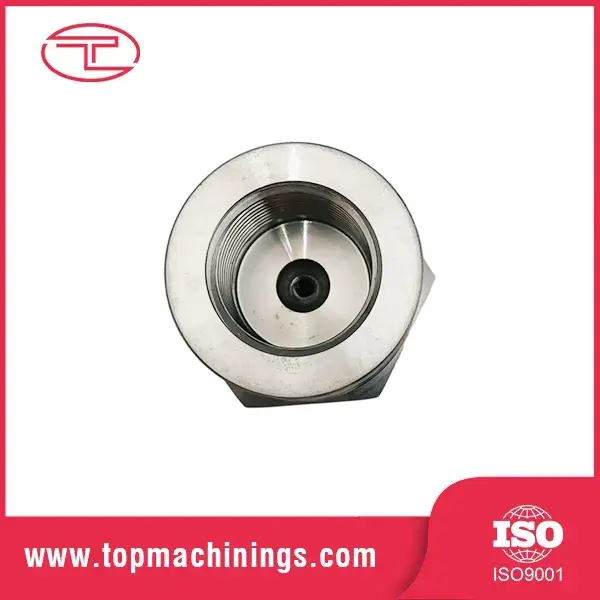

Visualizzazione del campione

Parametro del prodotto

Nome del prodotto	Ugelli a cono pieno in acciaio inox
Materiali	304, 316, 316L, ottone
Portata	Personalizzato
Angolo di spruzzo	Personalizzato
Stile	Dimensione filettatura
Ugelli a cono pieno BB	1/8”-2”
Ugelli a cono pieno HH	1/8”-2”
Ugelli a cono pieno GG	1/8”-3/4”
Ugelli a cono pieno SJV-B	1/8”-3/4”

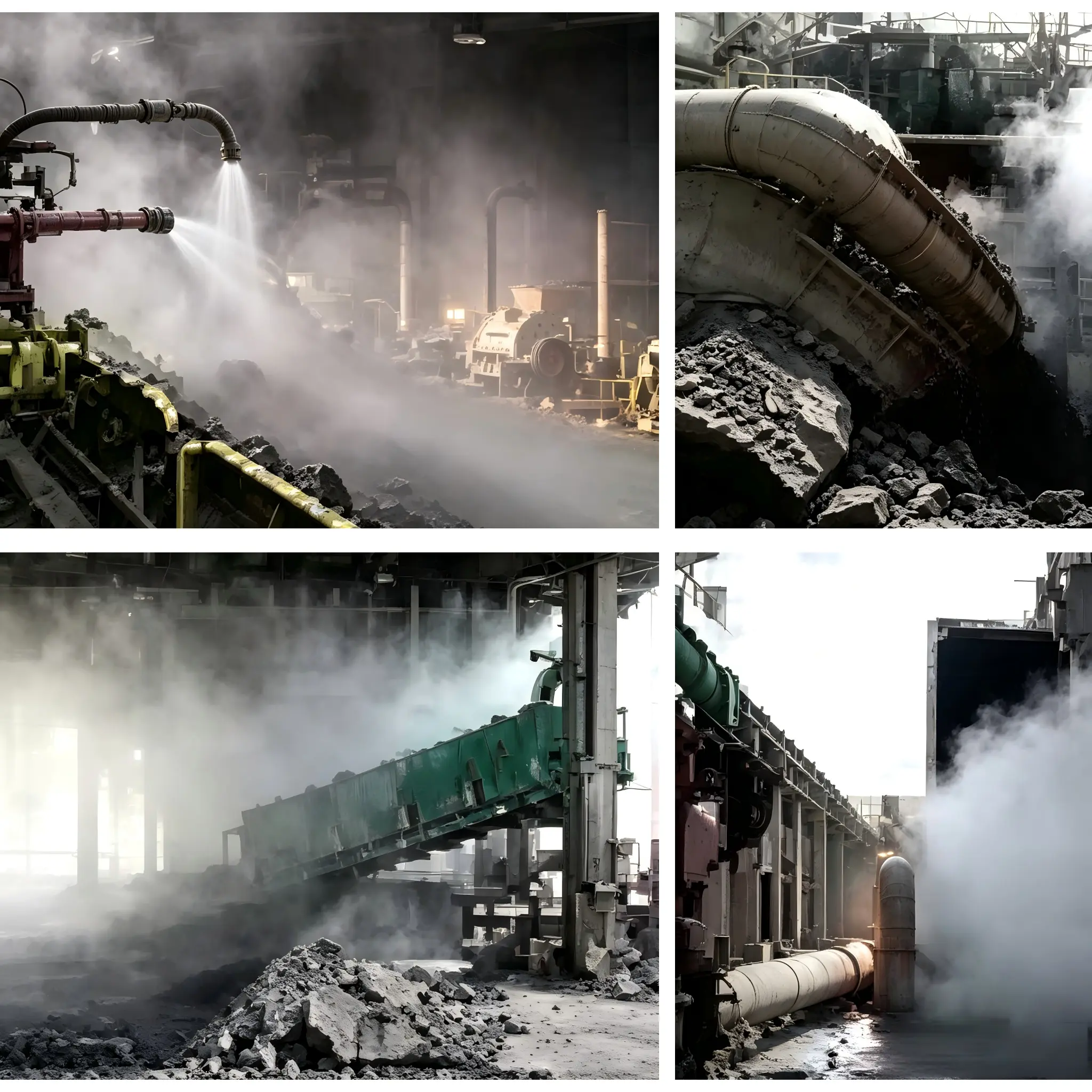

Applicazione di Ugelli a Cono Pieno in Acciaio Inox

1. Gli impianti di sabbia e ghiaia generano una grande quantità di polvere galleggiante durante il processo di produzione e frantumazione della sabbia del meccanismo. Gli ugelli a cono pieno in acciaio inossidabile sopprimono le emissioni spruzzando nell'aria acqua nebulizzata densa e fine. Di conseguenza, queste particelle di polvere cadono per gravità, ottenendo un'abbattimento della polvere altamente efficiente alla fonte.

2. Gli impianti di lavorazione di cereali e petrolio accumulano facilmente polvere organica infiammabile durante le operazioni di scarico, trasporto e pulizia dei materiali. Il sistema di atomizzazione spruzza con precisione microacqua nebulizzata nei punti di trasferimento del materiale. Questa operazione riduce efficacemente il rischio potenziale di esplosioni di polveri in fabbrica.

3. I processi di fusione e sinterizzazione negli impianti metallurgici generano enormi quantità di polveri tossiche e gas di scarico ad alta temperatura. Gli ugelli di spruzzatura a cono pieno in acciaio inossidabile ad alta pressione lavano efficacemente le attrezzature dell'officina, raffreddano i forni caldi ed eliminano la polvere ambientale. Le goccioline distribuite uniformemente aumentano l'area di contatto gas-liquido, accelerando significativamente la neutralizzazione dei gas nocivi.

4. Le cave sono esposte a un grave inquinamento da polveri durante le operazioni di brillamento a cielo aperto, perforazione della roccia e vagliatura degli aggregati. Gli ugelli spruzzatori a cono pieno in acciaio inossidabile eliminano la polvere diffusa, eliminano la schiuma delle acque reflue e raffreddano rapidamente le materie prime calde. Questo versatile sistema di ugelli funge anche da strumento antincendio altamente efficiente per estinguere incendi improvvisi.

Domande frequenti

Q1: Cosa definisce esattamente un ugello a cono pieno in acciaio inossidabile e come appare il suo modello di spruzzo?

A1: Questo ugello di spruzzatura a cono solido utilizza alette interne o una camera di turbolenza per scomporre il liquido in una nebbia sottile.

D2: Quali sono le variabili principali che determinano la dimensione delle gocce in questi ugelli?

A2: La pressione operativa, il diametro dell'orifizio e la viscosità del liquido determinano la dimensione della goccia. Pressioni più elevate spingono il liquido attraverso l'orifizio più velocemente, ottenendo un'atomizzazione più fine.

Q3: acciaio inossidabile e ottone. come scelgo il materiale giusto?

R3: L'acciaio inossidabile (304/316L) resiste al calore estremo, all'usura e all'alta pressione, rendendolo lo standard di settore per gli impianti metallurgici.

L'ottone offre una lavorazione fluida e prestazioni decenti per configurazioni sensibili ai costi e non corrosive come il raffreddamento generale o la protezione antincendio.
