Raccordo idraulico lavorato a CNC

Il raccordo idraulico lavorato a CNC è un raccordo idraulico che collega tubi flessibili, tubi, pompe, valvole e cilindri in un sistema idraulico. Sembra semplice (un corpo in metallo con filettature e una superficie di tenuta), ma funziona in condizioni brutali: pressioni da 50 a oltre 400 bar, sbalzi di temperatura, vibrazioni e fluido idraulico che trova qualsiasi percorso di perdita come l'acqua trova una crepa.

Il compito del raccordo è quello di sigillare. Che si tratti di una svasatura JIC 37°, di una ORFS (guarnizione frontale con O-ring), di una filettatura parallela BSPP o di una filettatura conica NPT, la geometria della tenuta è lavorata con precisione micrometrica. Una superficie di tenuta deformata di 0,02 mm è un raccordo che perde. Un filo con una radice strappata è un raccordo che si stacca sotto pressione. Ecco perché qui la qualità della lavorazione non è una cosa "bello da avere": è una questione di sicurezza.

Caratteristiche e vantaggi principali del raccordo idraulico lavorato a CNC

Superfici di tenuta lavorate, non "abbastanza buone" Il cono svasato a 37°, la scanalatura dell'O-ring e le superfici della sede sono lavorati con tolleranze controllate (angolo della sede ±0,5°, finitura superficiale Ra 0,8μm max). Una superficie di tenuta adeguata è ciò che mantiene 350 bar all'interno del tubo e fuori dalla sala macchine.

Fili puliti e affilati I fili vengono tagliati o arrotolati a 6g/6H con forma a profilo completo: senza radici strappate, senza creste arrotolate. Le filettature coniche (NPT/BSPT) sono verificate con calibri ad anello L1/L2 per garantire un giunto stretto e senza perdite.

Fiducia testata sotto pressione Effettuiamo test di pressione sui raccordi fino a 1,5 volte la pressione di esercizio nominale su lotti campionati e ogni raccordo viene ispezionato visivamente e dimensionalmente. Per le applicazioni critiche è disponibile il test della pressione al 100%.

Materiale adatto al fluido Acciaio al carbonio zincato per sistemi standard ad olio minerale; acciaio inossidabile 316 per fluidi alimentari, marini e aggressivi; ottone per servizio pneumatico e idrico a bassa pressione. Il materiale giusto previene la corrosione galvanica e guasti prematuri.

Pulizia che puoi specificare I raccordi vengono puliti ad ultrasuoni e confezionati secondo le vostre specifiche di pulizia, comprese le classi di pulizia ISO 4406 per sistemi servo e proporzionali sensibili.

Specifiche del prodotto

Applicazioni tipiche

In qualità di produttore e fornitore di raccordi idraulici lavorati a CNC, Tuoyuan Metal fornisce raccordi sfusi a prezzi diretti in fabbrica per:

Idraulica mobile: escavatori, caricatori, macchine agricole

Sistemi idraulici industriali: presse, macchine per stampaggio a iniezione, macchine utensili

Circuiti idraulici per macchine edili

Sistemi idraulici marini e offshore (acciaio inossidabile 316)

Linee fluide per la lavorazione alimentare e farmaceutica

Banchi prova, sistemi di lubrificazione e circuiti pneumatici

Processo di produzione

I raccordi idraulici vengono lavorati da barra su torni CNC, spesso in un unico ciclo di serraggio. I corpi esagonali vengono torniti, forati, filettati e la geometria di tenuta (cono svasato, scanalatura per O-ring o conicità) viene tagliata con utensili dedicati. L'approccio a configurazione singola è ciò che mantiene la superficie di tenuta concentrica rispetto alla filettatura.

Dopo la lavorazione, i raccordi vengono sbavati, aspetto fondamentale sulle superfici di tenuta, quindi trattati in superficie (zincatura, zinco-nichel o passivazione). I raccordi vengono puliti ad ultrasuoni per rimuovere trucioli e residui, quindi ispezionati: misurazione della filettatura, controllo dell'angolo di sede, misurazione dimensionale e test di pressione a campione.

Perché scegliere il metallo Tuoyuan

Precisione di lavorazione dove conta I nostri torni CNC mantengono una precisione di posizionamento ripetibile di ≤±0,003 mm e lavoriamo regolarmente fino a ±0,01 mm sui raccordi: la banda di tolleranza che mantiene le superfici di tenuta fedeli e le filettature pulite.

Decennio di esperienza nella lavorazione dei metalli Da oltre 10 anni nel settore della tornitura di precisione, con uno stabilimento di 5.000 m², 20 torni CNC e una capacità annua di 100 milioni di pezzi. Abbiamo lavorato più volte ogni standard di raccordo presente in questo catalogo.

Risposta di qualità entro 48 ore Se viene riscontrato un problema, rispondiamo entro 48 ore e ci assumiamo la piena responsabilità del risarcimento come concordato. Questo impegno, onorato costantemente, è il motivo per cui il 95% dei nostri clienti riordina.

Documentazione pronta per l'esportazione Certificati dei materiali, rapporti di ispezione e registrazioni dei test di pressione vengono forniti con ogni ordine. Disponibile coordinamento delle ispezioni di terze parti.

Imballaggio e spedizione

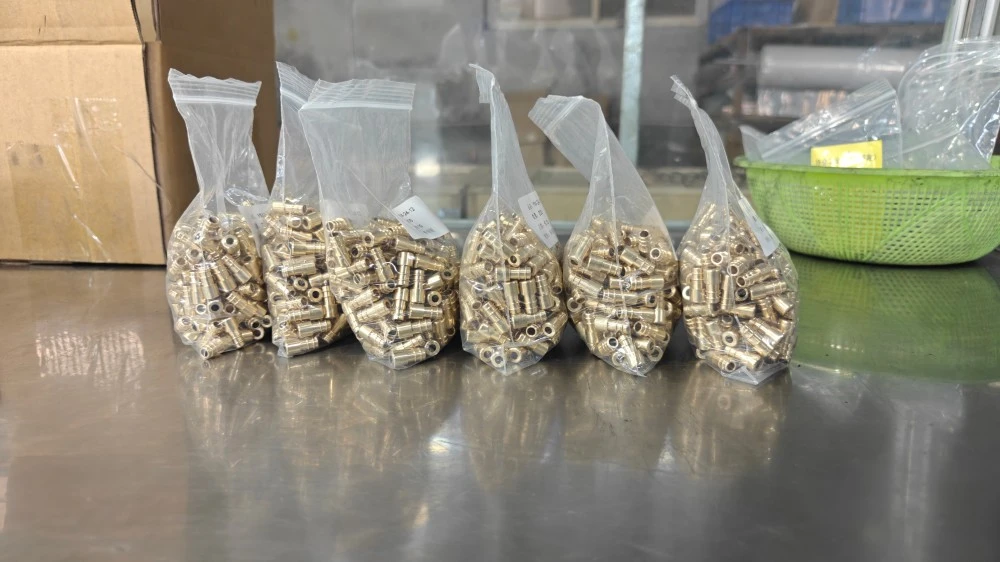

I raccordi vengono puliti, protetti dalla corrosione e imballati in sacchetti di polietilene, cartoni o casse di legno per l'esportazione. Trasporto espresso, aereo e marittimo disponibile dal porto di Qingdao. Documentazione: fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di origine, certificato di prova dei materiali. Per i prezzi dei raccordi idraulici lavorati a CNC, gli ordini all'ingrosso o un preventivo, contatta il nostro team di esportazione.

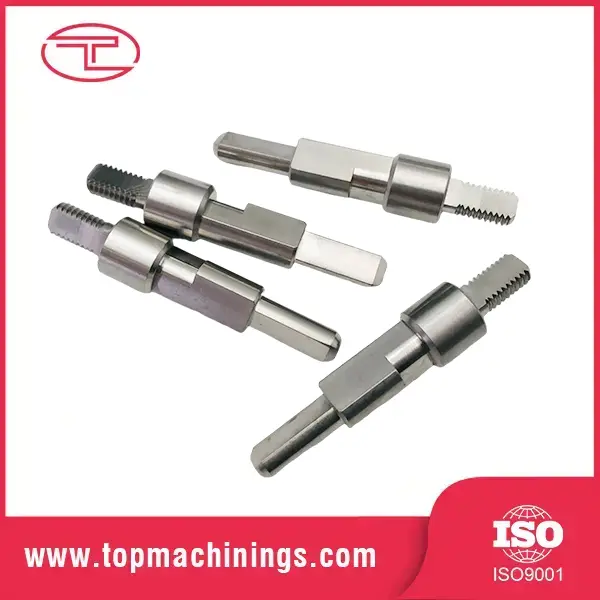

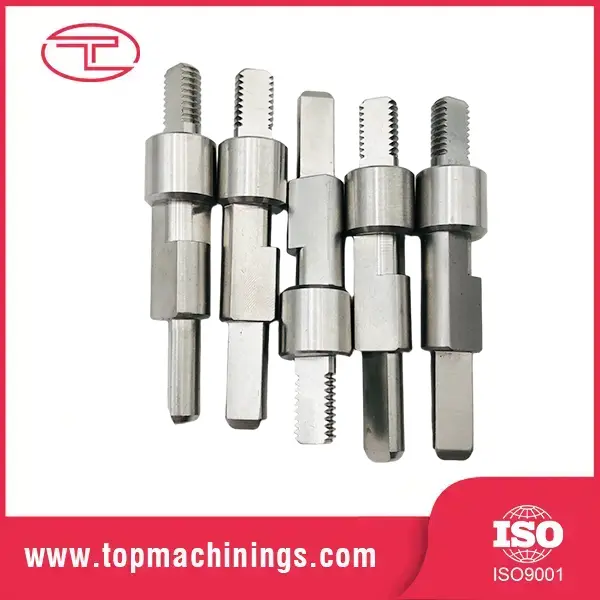

Alberi filettati di alta precisione per apparecchiature industriali

Cliente: Produttore europeo di apparecchiature idrauliche

Settore: potenza fluida e automazione industriale

Materiale: acciaio inossidabile/acciaio al carbonio

Processo: tornitura, fresatura, filettatura e trattamento termico CNC di precisione

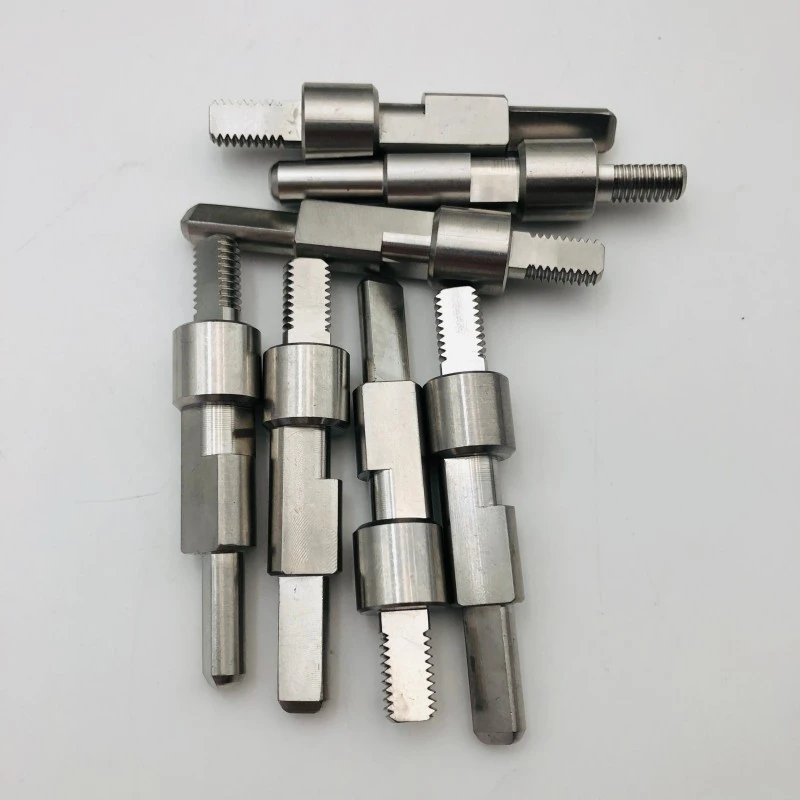

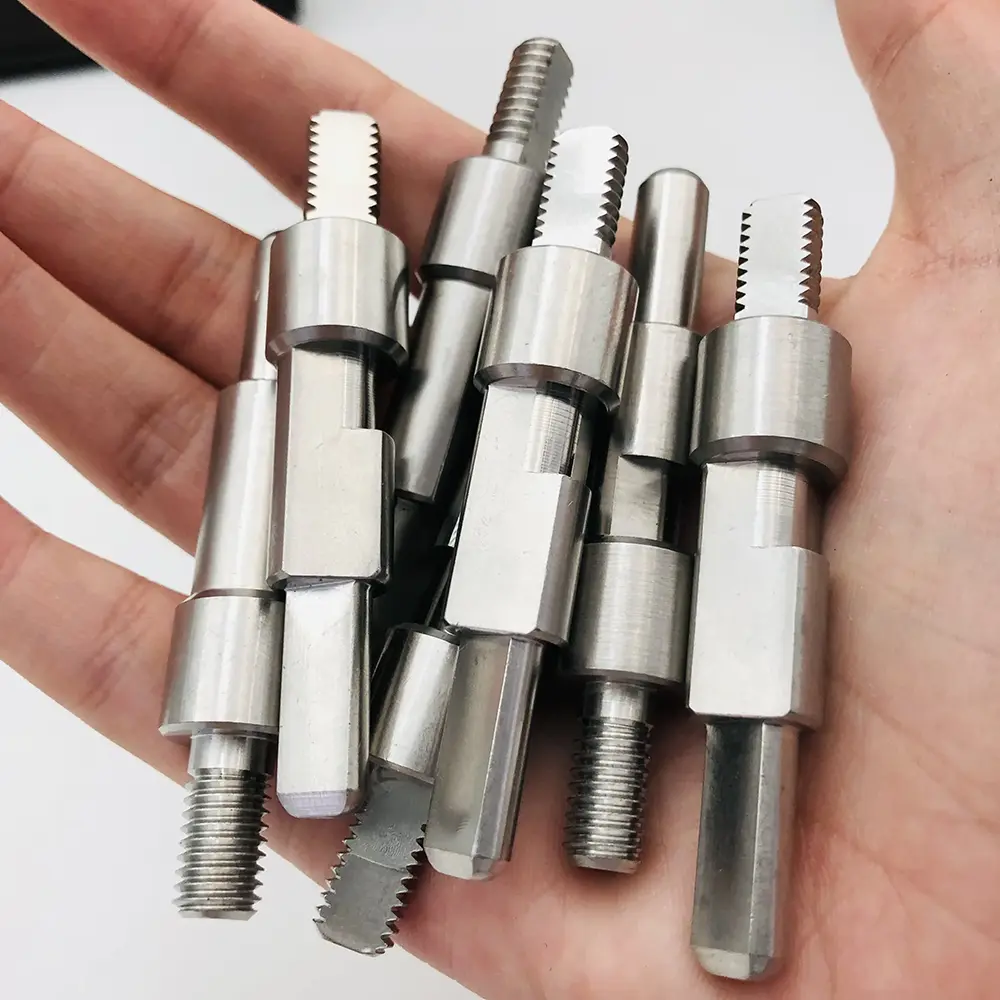

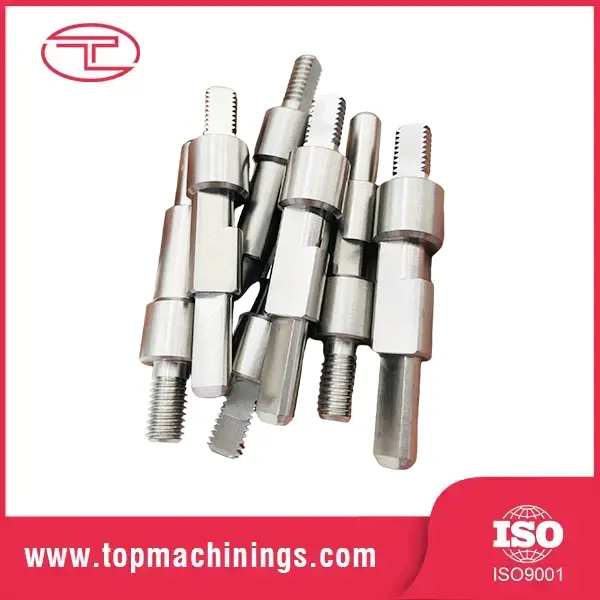

Il cliente richiedeva alberi filettati personalizzati a più gradini con tolleranze strette e finitura superficiale liscia per prevenire perdite e usura meccanica nei gruppi idraulici ad alta pressione. I componenti standard del mercato non sono riusciti a soddisfare i requisiti specifici di coppia e allineamento.

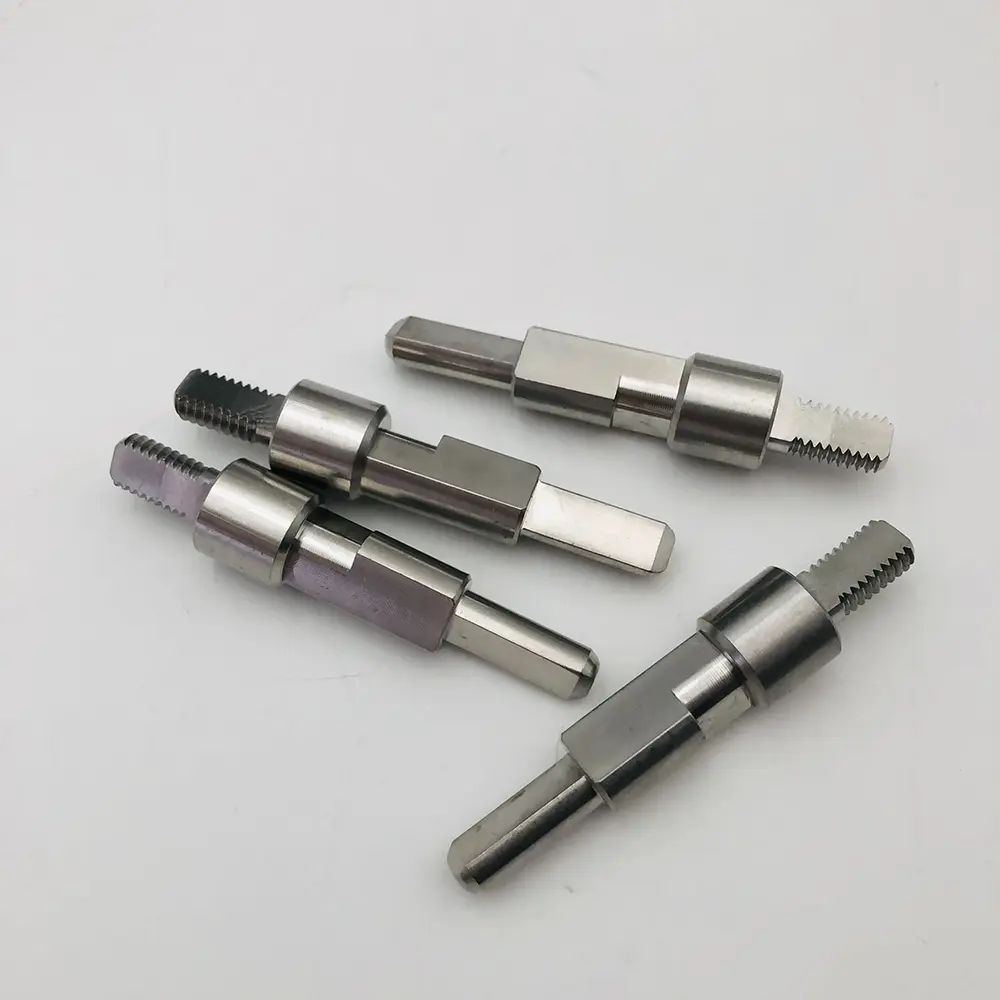

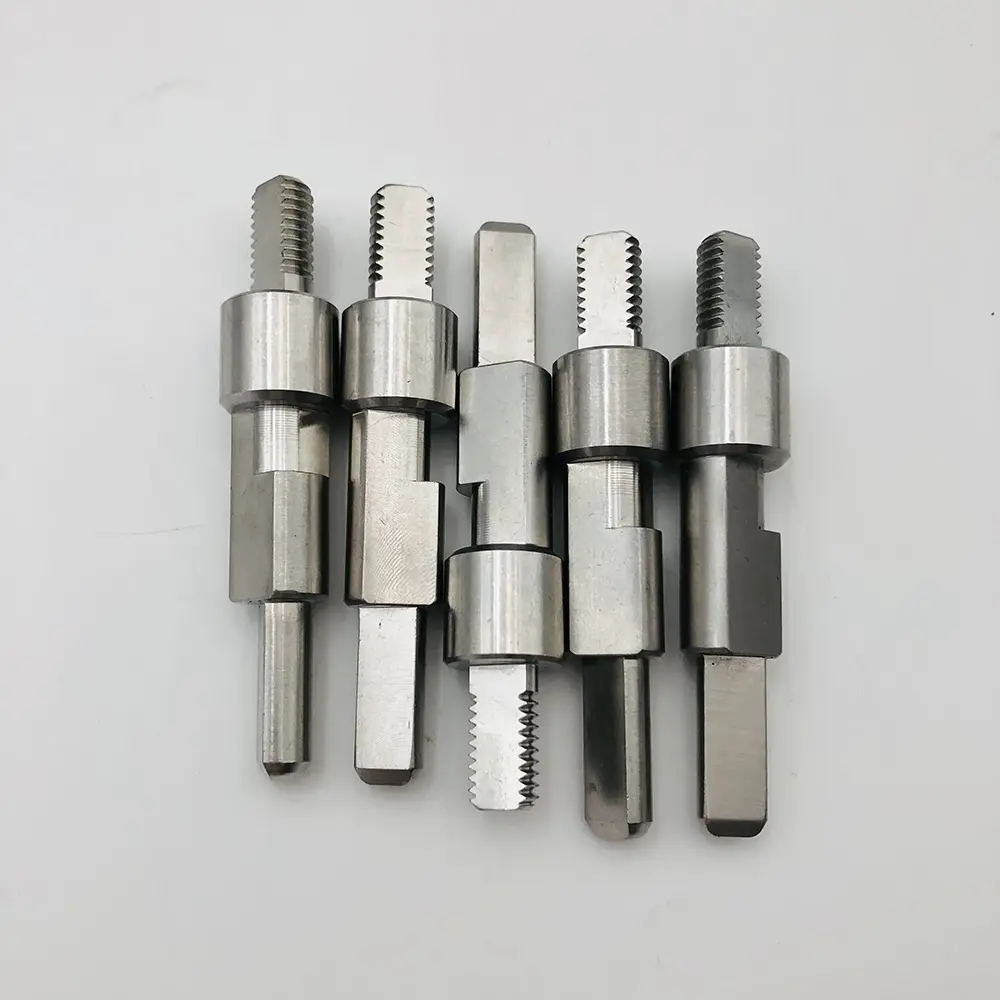

Utilizzando torni CNC svizzeri multiasse e fresatrici di precisione, abbiamo prodotto alberi personalizzati con profili di filettatura esatti e caratteristiche fresate piatte secondo i disegni tecnici del cliente. Prima della spedizione è stato applicato un rigoroso controllo di qualità, compreso il test del calibro della filettatura al 100% e i controlli della rugosità superficiale.

Domande frequenti

D: Quale standard di adattamento dovrei utilizzare?

R: Dipende dalla regione e dalle estremità dei tubi: JIC è comune in Nord America, BSP in Europa/Asia, DIN metrico in Germania, ORFS dove le vibrazioni e le prestazioni senza perdite sono importanti. Inviaci i tuoi raccordi o disegni attuali e identificheremo lo standard e forniremo i raccordi corrispondenti.

D: Quale pressione possono sopportare i tuoi raccordi?

R: I raccordi standard hanno una pressione di esercizio nominale di 350 bar; configurazioni ad alta pressione fino a 630 bar. Effettuiamo test di pressione sui lotti campionati a 1,5 volte la pressione nominale.

D: Potete fornire raccordi in acciaio inox per uso alimentare o marino?

R: Sì, i raccordi SUS316 con finitura passivata sono disponibili per applicazioni alimentari, marine e farmaceutiche. Certificati dei materiali forniti.

D: Offrite raccordi personalizzati per disegno?

R: Sì, gli allestimenti completamente personalizzati sono la nostra specialità. Invia un disegno o un campione e lavoreremo secondo la tua geometria esatta, comprese le configurazioni delle porte personalizzate.

D: Qual è il MOQ e i tempi di consegna del raccordo idraulico lavorato a CNC?

A: Campioni: 3–5 giorni, MOQ flessibile. Produzione: media 15 giorni. Trasporto marittimo da Qingdao o espresso per piccoli ordini urgenti.
