In che modo i pezzi torniti di precisione consentono strumenti chirurgici robotici più piccoli?

I sistemi chirurgici robotici si stanno riducendo. La prossima generazione di robot laparoscopici e microchirurgici utilizza strumenti con diametro inferiore a 3 mm: abbastanza piccoli da potersi muovere in aree anatomiche delicate ma abbastanza forti da afferrare, tagliare e suturare. Per raggiungere questo obiettivo è necessario un ripensamento radicale di ogni componente, in particolare degli elementi di trasmissione meccanica all’interno del polso dell’utensile. La risposta sta dentropezzi torniti di precisione– geometrie minuscole e complesse lavorate con tolleranze impensabili dieci anni fa. Questo articolo spiega come la tornitura CNC ad alta precisione crea alberi, perni e alloggiamenti in miniatura che rendono possibili strumenti robotici sub-millimetrici e cosa dovrebbero cercare i responsabili degli approvvigionamenti in un fornitore.

La sfida della miniaturizzazione nella chirurgia robotica

Un tipico strumento chirurgico robotico contiene fino a 20 parti mobili all'interno di un tubo più piccolo di una matita. Ogni parte deve:

• Resistere a ripetute sterilizzazioni (autoclave, radiazioni gamma)
• Trasmissione della coppia con gioco quasi nullo
• Si adatta a spessori di parete fino a 0,15 mm
• Costano meno dei tradizionali componenti lavorati a macchina, perché gli strumenti sono spesso monouso o a riutilizzo limitato

I metodi di lavorazione tradizionali (stampaggio, tornitura semplice) non sono in grado di mantenere la concentricità, la finitura superficiale o le microcaratteristiche richieste. I pezzi torniti di precisione, prodotti su torni CNC a fantina mobile con utensili motorizzati, risolvono questi problemi combinando tornitura, fresatura e foratura in un unico ciclo, ottenendo tolleranze di ±0,005 mm o migliori.

Tre modi fondamentali in cui i pezzi torniti di precisione consentono la miniaturizzazione

1.Microalberi e perni di trasmissione

Il polso di un robot chirurgico utilizza cavi o aste di spinta per articolare l'effettore finale. Questi si collegano a piccoli perni e alberi, spesso da 0,5 mm a 2 mm di diametro. Una parte tornita di precisione può includere:

• Scanalature per anelli di sicurezza (larghezza 0,2 mm, profondità 0,05 mm)
• Estremità esagonali o quadrate per il trasferimento della coppia
• Fori trasversali (diametro 0,3 mm) per crimpare i cavi

Perché la precisione è importante: una deviazione di 2 µm in un perno da 1 mm crea un errore angolare di 0,2°, inaccettabile quando il chirurgo sutura un vaso sanguigno da 0,5 mm.

2.Componenti tubolari a parete sottile

I giunti articolati richiedono alloggiamenti e manicotti con spessore delle pareti inferiore a 0,2 mm. La svolta convenzionale provoca vibrazioni o collassi. La tornitura svizzera con refrigerante ad alta pressione e utensili in metallo duro produce pareti sottili stabili e ripetibilipezzi torniti di precisionesenza sbavatura secondaria.

3.Geometria complessa in un'unica configurazione

I progettisti di utensili robotici desiderano caratteristiche combinate: filettature, conicità, sottosquadri e parti piatte, tutto su un unico pezzo. Le parti tornite di precisione realizzate su torni multiasse eliminano configurazioni multiple, garantendo la coerenza geometrica. Ad esempio, la punta di un trequarti con scanalatura elicoidale e flangia prossimale può essere lavorata in meno di 40 secondi.

Tabella dei parametri – Specifiche critiche per pezzi torniti di precisione di grado chirurgico

Il costo nascosto dei pezzi torniti di precisione incoerente

Gli OEM di dispositivi medici spesso si concentrano sulle tolleranze di assemblaggio sottovalutando l'impatto dei singoli pezzi torniti di precisione. Un esempio concreto: un produttore di suturatrici chirurgiche ha riscontrato il 12% di guasti sul campo a causa di un perno da 0,5 mm con una profondità di scanalatura incoerente. Il fornitore dei perni aveva dichiarato ±0,01 mm ma consegnato ±0,025 mm. Il passaggio a un fornitore che controlla ogni lotto con selezione ottica al 100% ha ridotto il tasso di fallimento allo 0,2%.

Lezioni chiave:

• La misurazione è importante: richiedi report sul microfono laser o sul sistema di visione, non solo sui calibri.
• Certificazione dei materiali – Gli strumenti chirurgici richiedono la completa tracciabilità (EN 10204 3.1).
• Consistenza della finitura superficiale – I punti ruvidi ospitano batteri; specificare Ra e Rz.

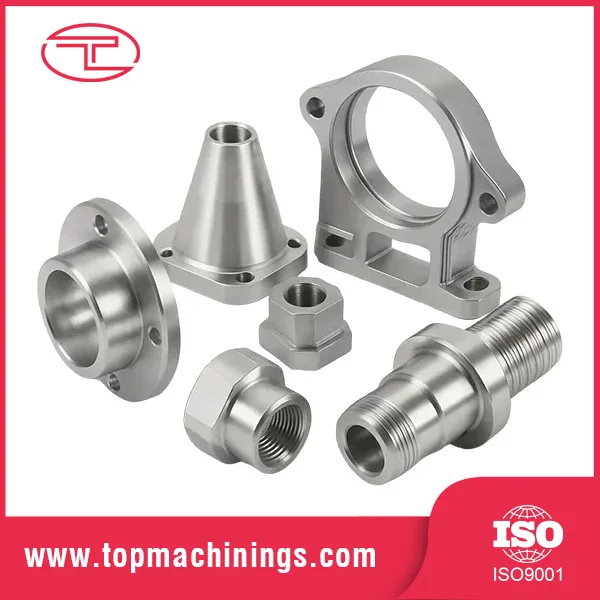

Perché Tuoyuan comprende le esigenze della miniaturizzazione chirurgica

Qingdao Tuoyuan Metal Co., Ltd. ha dedicato oltre un decennio allo sviluppo di capacità di lavorazione dei metalli di precisione. A differenza delle officine meccaniche generali, Tuoyuan si concentra sulle esatte tecnologie di cui ha bisogno la robotica chirurgica:

• Parti di tornitura CNC (fantina fissa e svizzera) per microalberi, perni e manicotti
• Parti di fresatura CNC per caratteristiche di alloggiamenti complessi
• Stampaggio e forgiatura per componenti economici in grandi volumi
• Trattamento superficiale (galvanizzazione, verniciatura a polvere, lucidatura) – sebbene gli strumenti chirurgici spesso specifichino l'elettrolucidatura o la passivazione, che Tuoyuan può organizzare tramite partner certificati

Tuoyuan opera secondo la norma ISO 9001, con una catena di fornitura completa dalla materia prima al pezzo finito. La loro filosofia di "eccellenza in ogni dettaglio" significa che ogni pezzo tornito di precisione viene ispezionato con apparecchiature di misurazione digitali e i registri dei lotti vengono conservati per oltre 10 anni, aspetto essenziale per la tracciabilità dei dispositivi medici.

Uno strumento pratico: una semplice lista di controllo per l'approvvigionamento

Quando valuti un fornitore di pezzi torniti di precisione per dispositivi chirurgici robotici, chiedi:

• Un'analisi della tolleranza sulla caratteristica più critica.
• Tre parti campione casuali misurate con una CMM o un microfono laser.
• Certificato del materiale che mostra il numero di lotto e la composizione chimica.
• Capacità di processo (Cpk): per diametro e concentricità, Cpk ≥ 1,33 è una soglia sicura.

Tuoyuan li fornisce tutti e quattro come standard.

Piccole parti, un passo da gigante per la chirurgia

La tendenza verso strumenti chirurgici robotici più piccoli e intelligenti è inarrestabile. Ma non sarà realizzato semplicemente riducendo i progetti esistenti. Richiedepezzi torniti di precisioneche sono di dimensioni microscopiche, macroaccurate e prodotte costantemente in grandi volumi. Per i responsabili degli approvvigionamenti, la strategia migliore è collaborare con un'azienda metalmeccanica che abbia comprovata esperienza nella tornitura CNC, una catena di processi completamente interna e un sistema di qualità che non lascia nulla al caso.

Invia il tuo disegno di microcomponente più impegnativo aTuoyuanper una verifica di fattibilità e un'esecuzione di campioni. Utilizzare la tabella dei parametri sopra per specificare le tolleranze e richiedere un rapporto sulla capacità del processo. Il giusto fornitore di componenti torniti di precisione può dimezzare i tempi di sviluppo e trasformare il tuo strumento chirurgico di nuova generazione in realtà.
