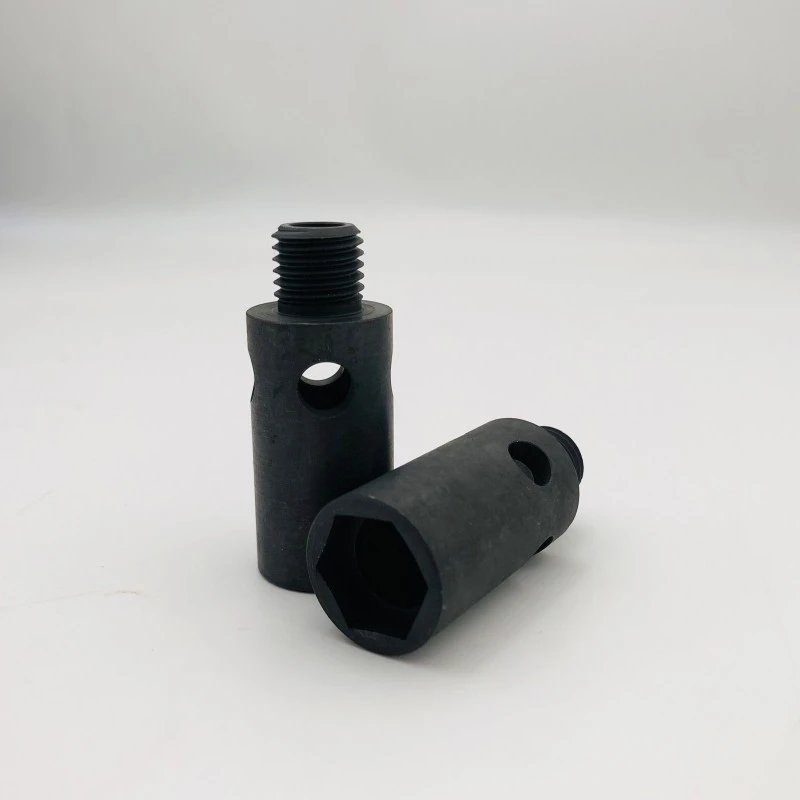

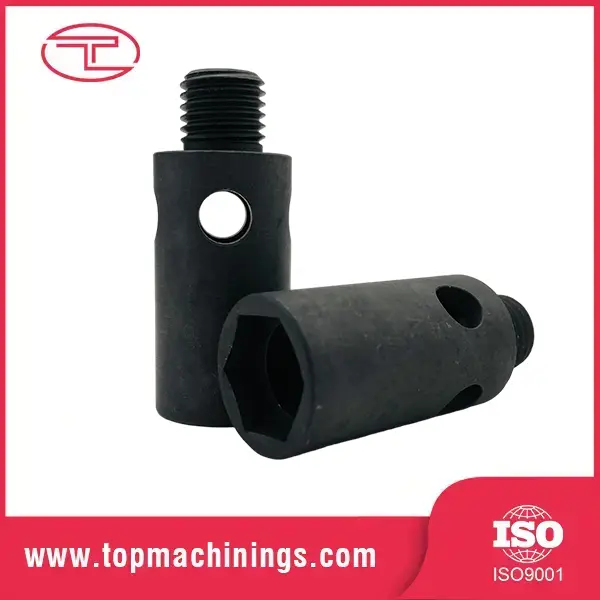

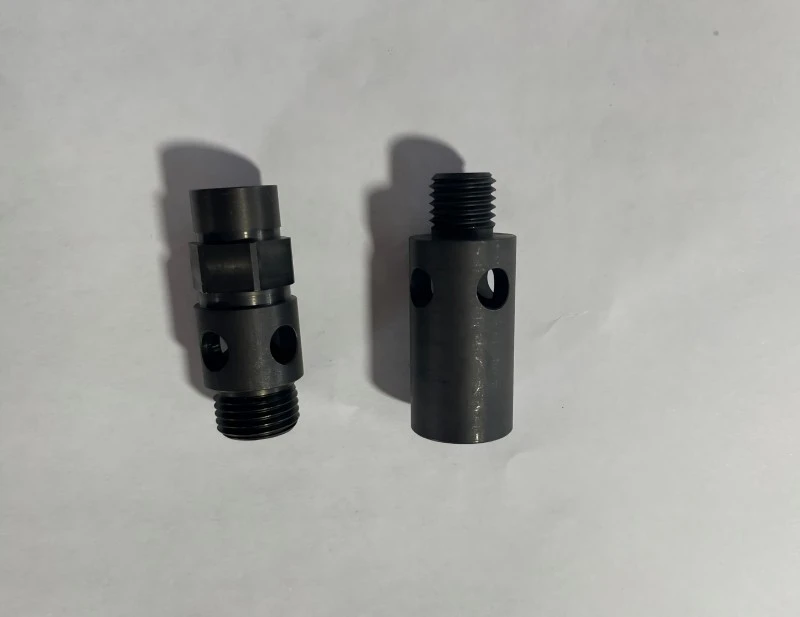

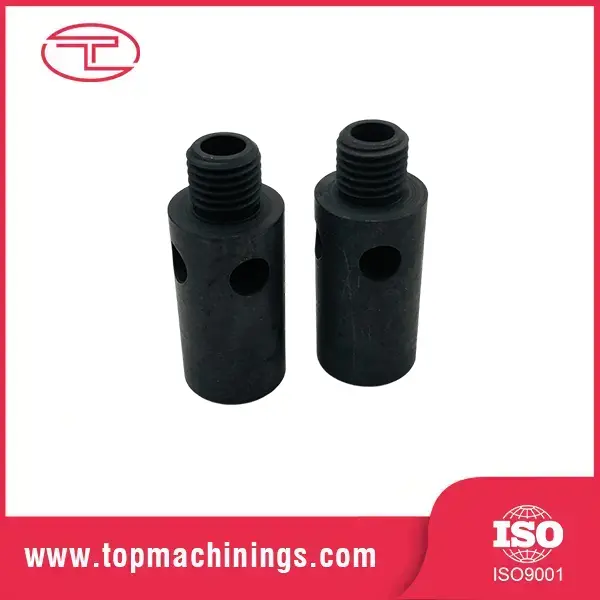

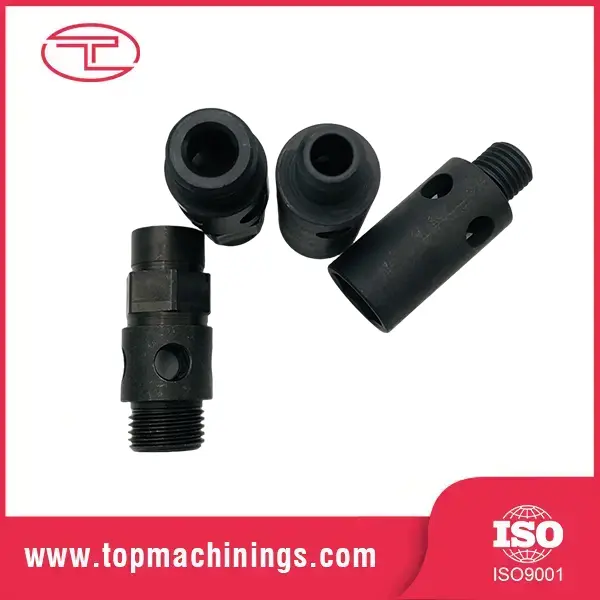

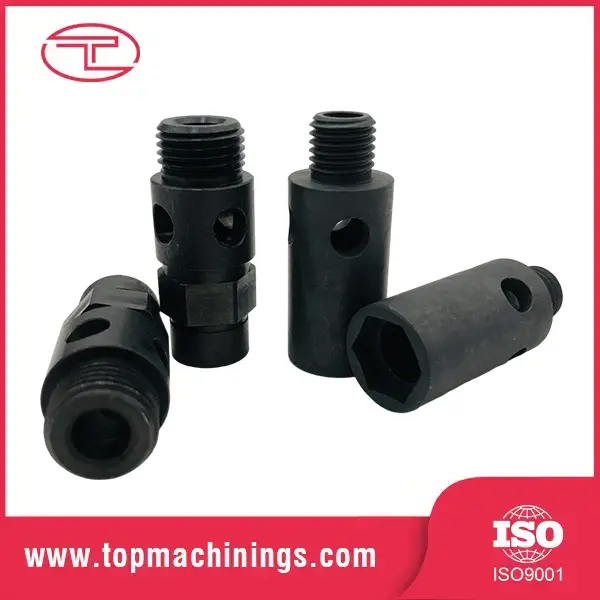

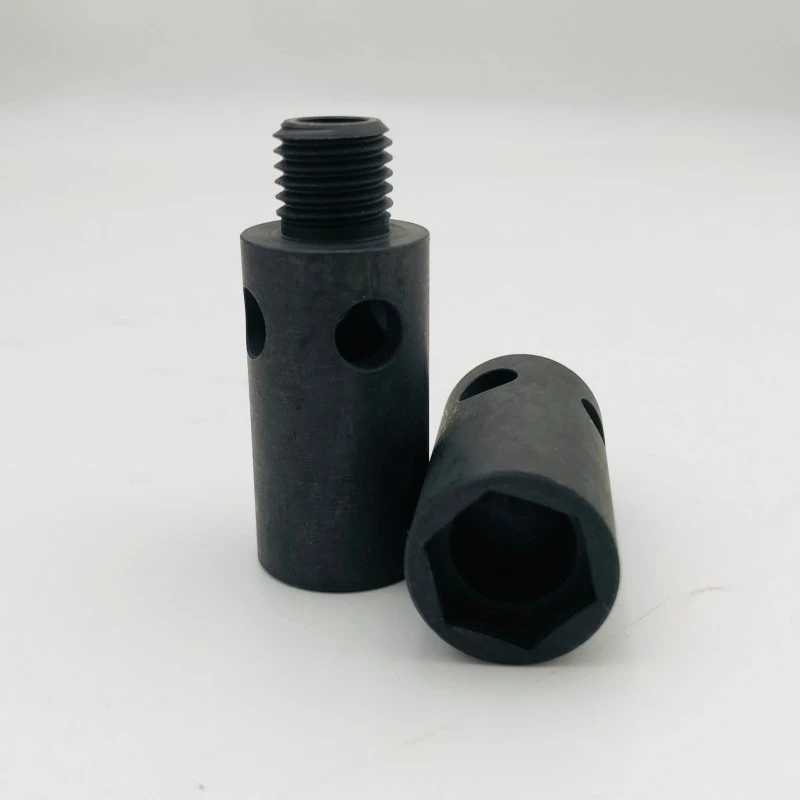

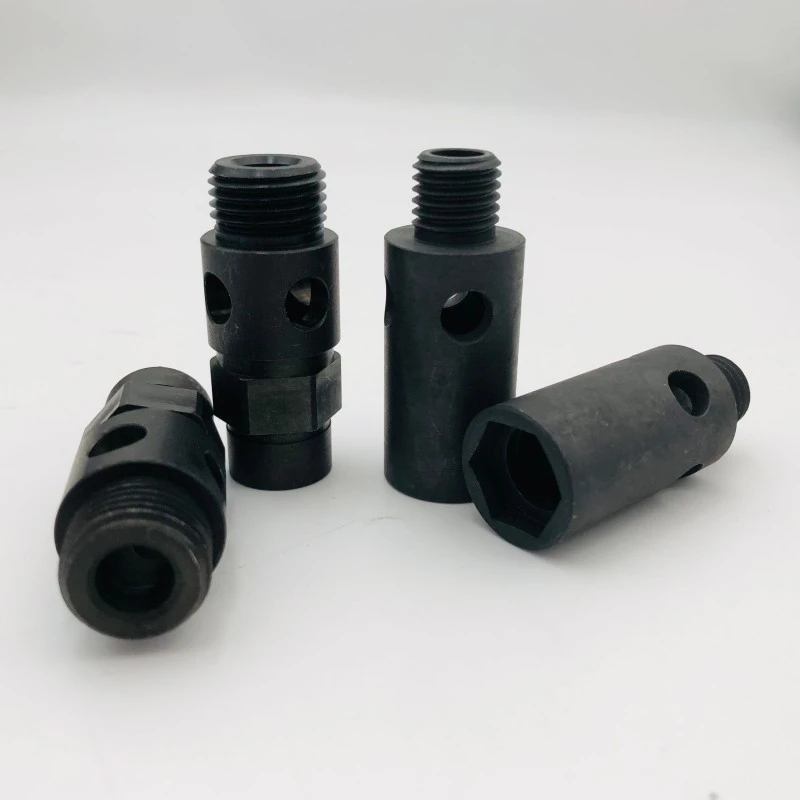

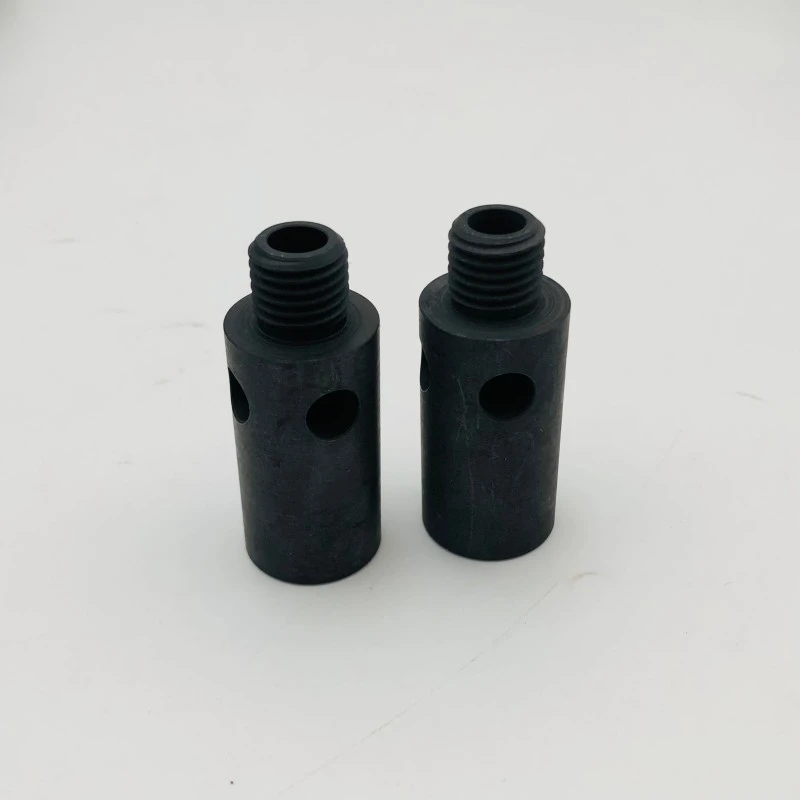

Albero filettato di precisione con lavorazione CNC

Un albero filettato è un componente rotante cilindrico con filettature lavorate lungo parte o tutta la sua lunghezza. L'esempio classico è la vite di comando, il cuore di ogni macchina CNC, stampante 3D e attuatore lineare, dove la filettatura impegna un dado per convertire la rotazione in un movimento lineare preciso. Ma gli alberi filettati di precisione con lavorazione CNC appaiono anche come alberi motore con estremità filettate, tiranti, viti di regolazione e alberi di alimentazione.

Ciò che distingue un buon albero filettato da uno scadente è invisibile a prima vista e catastrofico in servizio: la precisione del passo della filettatura su tutta la lunghezza. Una vite di comando con errore di passo cumulativo di 0,1 mm su un metro di corsa posizionerà la macchina utensile in modo errato di 0,1 mm, ogni volta. Questa è la differenza tra una parte di precisione e una parte problematica.

Considerazioni su design e materiali

Gradi comuni: 4140/42CrMo, 1045 (impiego generale), SUS303/316 (resistenza alla corrosione), 6061-T6 (leggero)

Forme di filettatura: Acme, trapezoidale, metrica ISO, UNC/UNF, compatibile con viti a ricircolo di sfere

Trattamento termico: tempra ad induzione dei fianchi della filettatura, tempra passante o cementazione

Caratteristiche critiche: fori centrali per la rettifica, sedi per chiavetta, piani, fori trasversali e diametri dei gradini

Concentricità tra il diametro primitivo della filettatura e i perni del cuscinetto: ≤ 0,02 mm TIR

Rettilineità: 0,05 mm/m standard, 0,02 mm/m per gradi di precisione

Per gli alberi filettati di precisione con lavorazione CNC, la scelta del materiale è una decisione in termini di prestazioni: il 4140 temprato e rettificato garantisce una lunga durata e stabilità dimensionale; L'alluminio 6061 offre un movimento leggero a bassa inerzia per applicazioni ad alta velocità. Consigliamo la qualità in base al carico, alla velocità e al ciclo di lavoro, non solo al prezzo.

Caratteristiche e vantaggi principali

Fili accurati su tutta la lunghezza

Le filettature vengono tagliate o fresate a punto singolo sotto controllo CNC, con precisione del passo verificata sull'intera lunghezza della filettatura, non solo sul calibro. Per gli alberi filettati di precisione con lavorazione CNC, manteniamo l'errore di passo cumulativo entro 0,02 mm per 300 mm, in modo che la macchina si posizioni correttamente in ogni punto della corsa.

Relazione concentrica thread-to-journal

La filettatura e i perni dei cuscinetti vengono lavorati in un unico setup o su centri tra due operazioni, mantenendo il runout inferiore a 0,02 mm. Un albero che funziona correttamente si usura in modo uniforme, vibra meno e prolunga la durata dei cuscinetti.

Trattamento termico adeguato al servizio

La tempra a induzione sui fianchi della filettatura conferisce una superficie resistente all'usura mantenendo il nucleo resistente per la trasmissione della coppia. Per le applicazioni ad alto numero di cicli, cementiamo o induriamo secondo le vostre specifiche.

Diametri rettificati dove conta

I perni dei cuscinetti e le superfici delle guarnizioni possono essere rettificati cilindrici fino a Ra 0,2μm con tolleranza ±0,003 mm: la finitura superficiale che mantiene le guarnizioni esenti da perdite e i cuscinetti silenziosi ad alti regimi.

One-Stop: albero + raccordi

Lavoriamo l'intero albero: filettature, sedi per chiavetta, parti piatte, fori trasversali ed estremità filettate: una parte, un fornitore, un unico standard di qualità. Nessun secondo fornitore, nessuna tolleranza di impilamento tra i componenti.

Specifiche del prodotto

Applicazioni tipiche

In qualità di produttore e fornitore di alberi filettati di precisione con lavorazione CNC, Tuoyuan Metal fornisce alberi sfusi a prezzi diretti in fabbrica per:

Viti e alberi compatibili con viti a ricircolo di sfere per macchine CNC e stampanti 3D

Alberi motore con estremità filettate per giunti e pulegge

Componenti di attuatori lineari e cilindri elettrici

Tiranti e viti di regolazione per attrezzature industriali

Componenti filettati per sterzo e sospensioni automobilistici

Alberi di alimentazione per macchine tessili, per l'imballaggio e per la stampa

Chi siamo

La lavorazione meccanica di precisione è il nostro core business

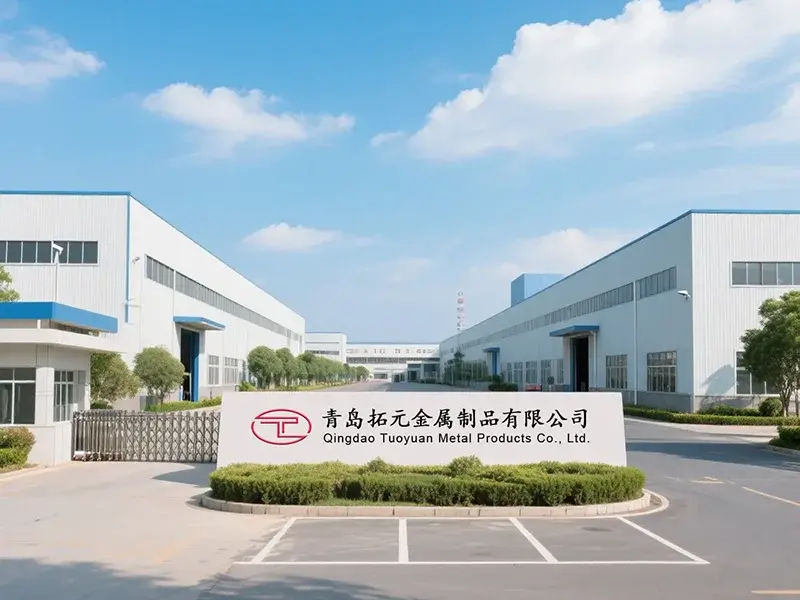

Tuoyuan Metal è specializzato in pezzi torniti di precisione e componenti lavorati a CNC: l'albero filettato di precisione con lavorazione CNC è direttamente nella nostra timoniera. Dieci anni di esperienza nella lavorazione, 20 torni CNC ad alta velocità, 5 centri di lavoro e una capacità annua di 100 milioni di pezzi.

Comprovato nei mercati nordamericani

Il 60% delle nostre vendite è destinato al Nord America, dove i clienti richiedono tolleranze strette e consegne affidabili. Un tasso di acquisti ripetuti del 95% significa che i nostri clienti riordinano: la certificazione di qualità più forte che esista.

Comunicazione veloce e chiara

Il nostro team di vendita parla un inglese fluente e risponde entro 24 ore. I problemi di qualità ricevono una risposta entro 48 ore. Nessuna barriera linguistica, nessun girovagare.

Supporto tecnico integrato

Non sei sicuro del materiale o del trattamento termico? Inviaci la tua candidatura e ti consiglieremo il grado e il processo giusti. Supportiamo dal prototipo alla produzione di massa.

Domande frequenti

D: Produci viti di comando? Quale precisione puoi ottenere? R: Sì, le viti di comando sono una delle nostre specialità. La qualità standard è pari a ±0,05 mm per 300 mm; il grado di precisione mantiene un errore di passo cumulativo di ±0,02 mm. Per una maggiore precisione consigliamo le viti a ricircolo di sfere, che possiamo anche fornire.

D: È possibile lavorare un albero partendo da un campione? R: Sì, effettuiamo il reverse engineering da campioni fisici e disegni. Misuriamo il campione, creiamo un disegno e lo confermiamo con te prima della produzione.

D: Quale trattamento termico consigliate per un filo resistente all'usura? R: Per la maggior parte delle applicazioni con alberi filettati e attuatori di precisione con lavorazione CNC, la scelta giusta è l'indurimento a induzione dei fianchi della filettatura a 45-55 HRC: superficie dura, nucleo tenace. Per usura estrema, è disponibile la cementazione o la tempra totale.

D: Riesci a mantenere la tolleranza del diametro dichiarata? R: Sì. I diametri torniti mantengono ±0,02 mm; i diametri rettificati sono pari a ±0,005 mm. Le nostre macchine CNC hanno una precisione di posizionamento ripetibile di ≤±0,003 mm, verificata mediante ispezione CMM su ogni lotto.

D: Qual è il tuo MOQ e tempi di consegna? R: Il MOQ del prototipo è flessibile (anche 1–5 pezzi). MOQ di produzione da circa 500 pezzi. Il tempo di consegna è in media di 15 giorni, 18-20 giorni con macinazione e trattamento termico.
