Spine industriali con lavorazione CNC

Una spina di centraggio è un perno corto e cilindrico utilizzato per mantenere un allineamento preciso tra due o più parti di un assieme. A differenza di un bullone, che fissa insieme le parti, i perni di riferimento industriali con lavorazione CNC stabiliscono la posizione. È il punto di riferimento attorno al quale è costruito l'intero assieme. Quando si imbullona l'alloggiamento del cambio alla flangia del motore, le spine di centraggio, non i bulloni, garantiscono che gli alberi rimangano allineati.

I perni di centraggio sono disponibili in due forme principali: a pressione e a scorrimento. La differenza di prestazione tra un tassello buono e uno scadente si misura in micron: troppo stretto e grippa; troppo allentato e il gruppo si sposta.

Materiali e durezza delle spine di centratura industriali

Acciaio al carbonio (1045/1060): uso generale bonificato e conveniente

Acciaio per cuscinetti (GCr15/52100): temprato fino a HRC 60–64 per la massima resistenza all'usura

Acciaio inossidabile (SUS303/304/316): resistente alla corrosione per uso alimentare, marino e medico

Acciaio per utensili temprato (per applicazioni speciali antiusura)

Gamma di diametri: 1 mm – 30 mm, lunghezze da 3 mm a 200 mm

Classi di tolleranza: m6 press-fit, h6/h7 slip-fit ​​secondo ISO 8734/8735, USAS B18.8.2

Il percorso di produzione classico è la rettifica senza centri: le barre vengono rettificate fino al diametro finale su una rettificatrice senza centri, tagliate a misura, smussate e temprate. Ciò che la maggior parte degli acquirenti non capisce è che l'ordine di molatura prima dell'indurimento è importante: l'indurimento dopo la molatura provoca distorsioni, motivo per cui rettifichiamo, induriamo e quindi rifiniamo i perni critici.

Condivisione di casi reali di Tuoyuan

Settore: automazione industriale e macchinari

Materiale: alluminio/acciaio inossidabile

Processo: tornitura e scanalatura CNC di precisione

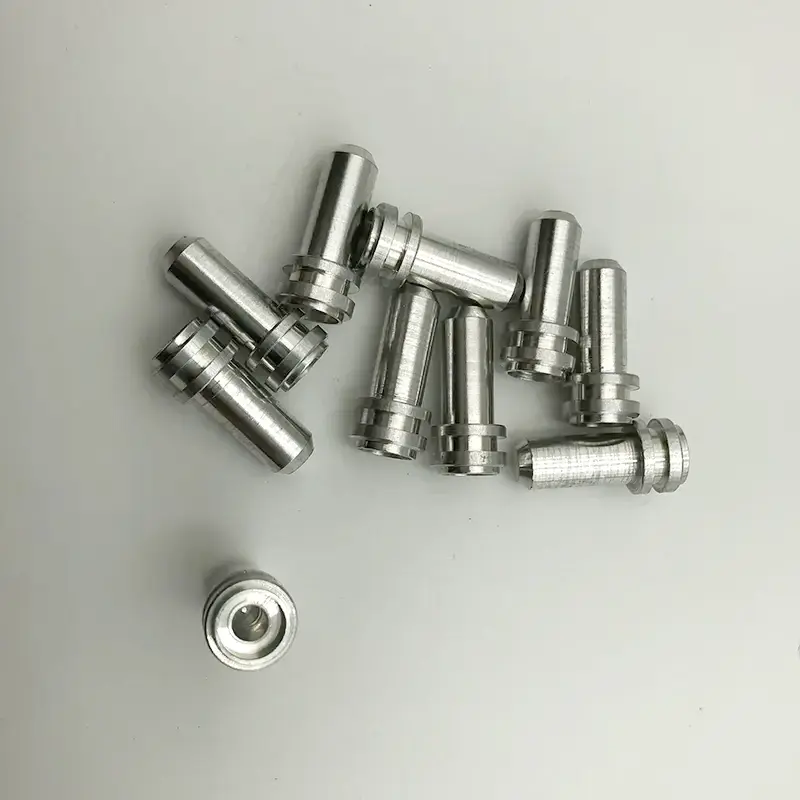

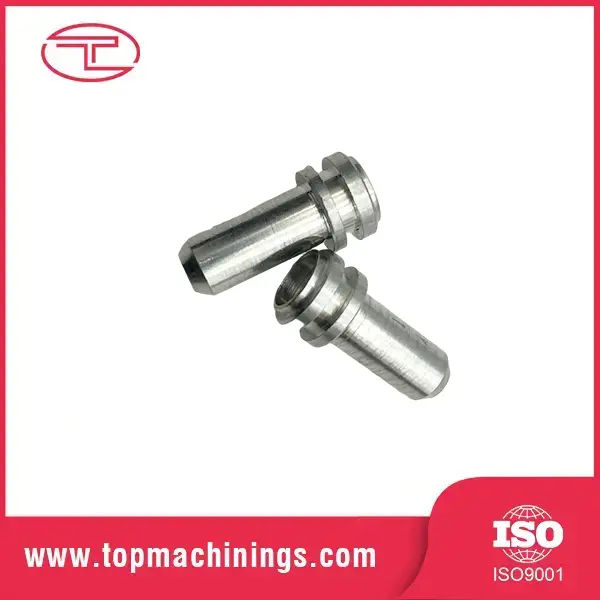

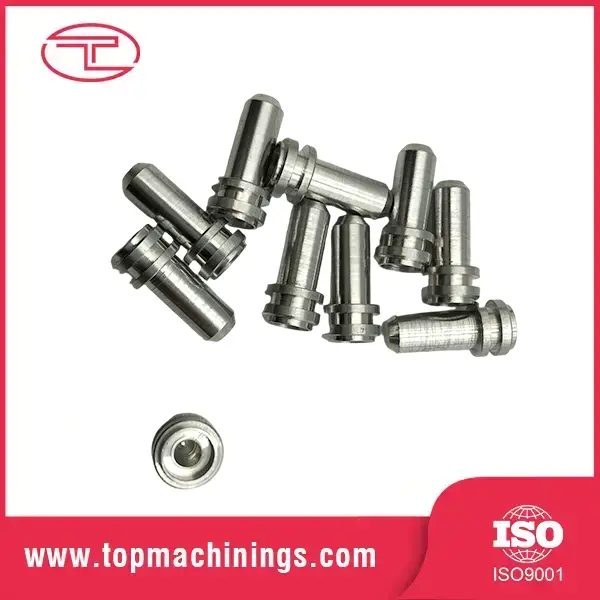

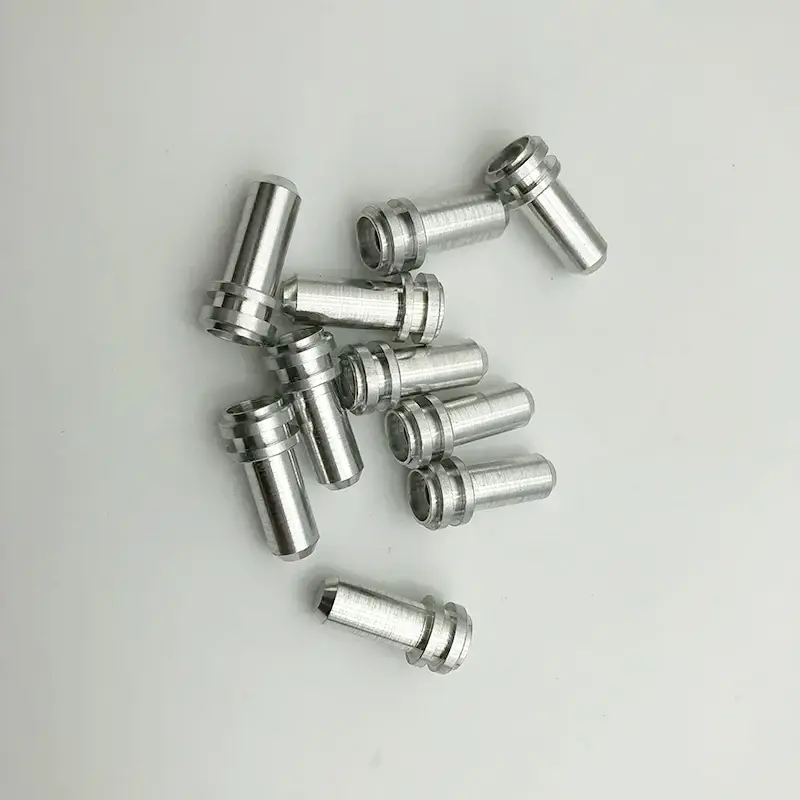

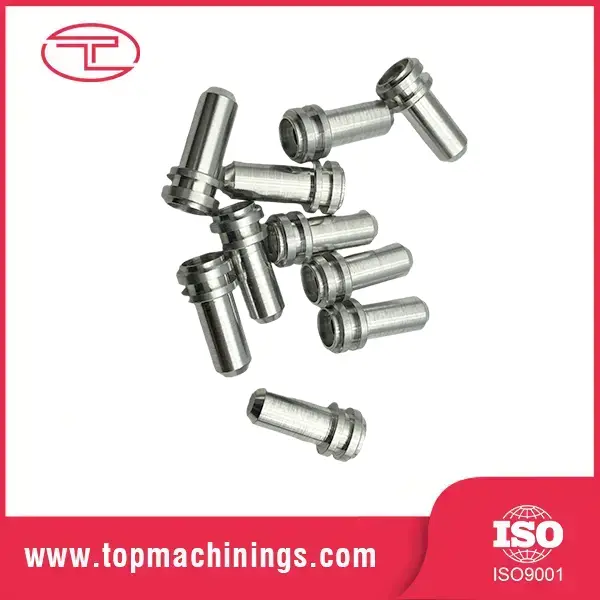

Un produttore di automazione statunitense richiedeva spine industriali personalizzate con lavorazione CNC con scanalature di fissaggio precise per O-ring e tolleranze dimensionali rigorose per garantire un allineamento accurato e una tenuta sicura nelle linee di assemblaggio ad alta velocità.

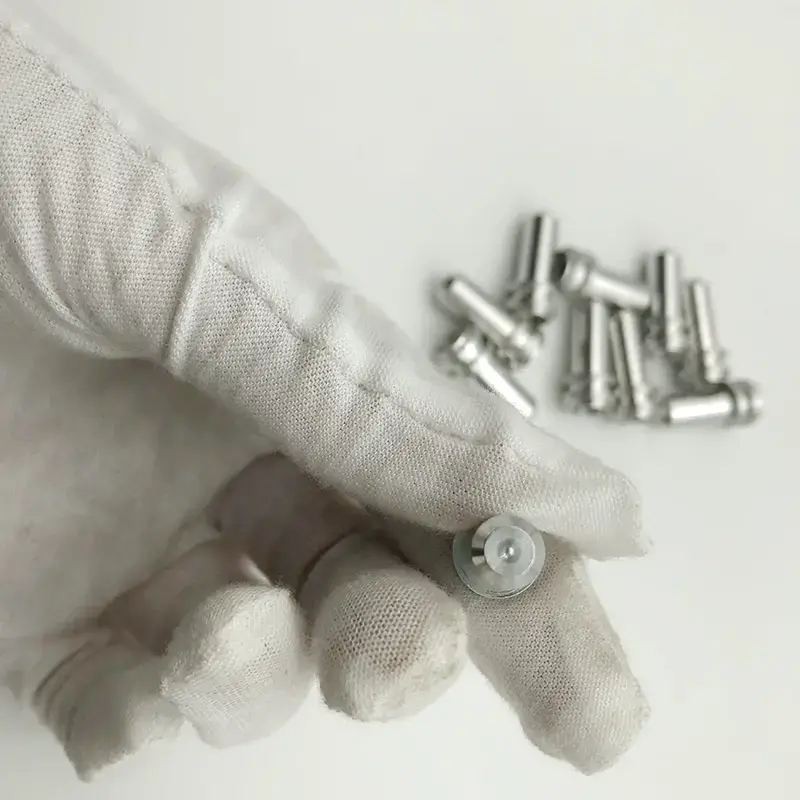

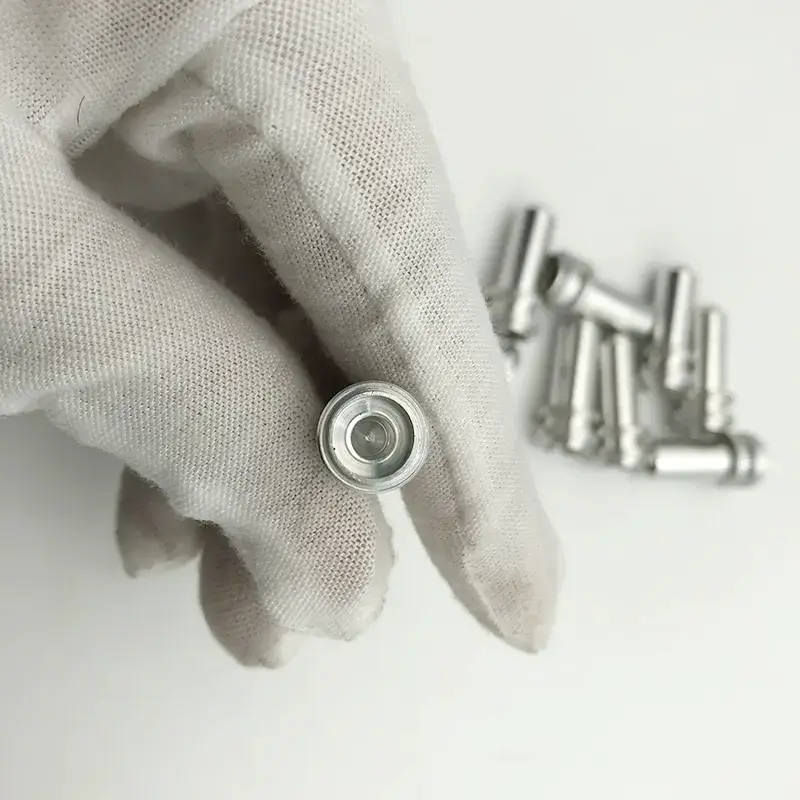

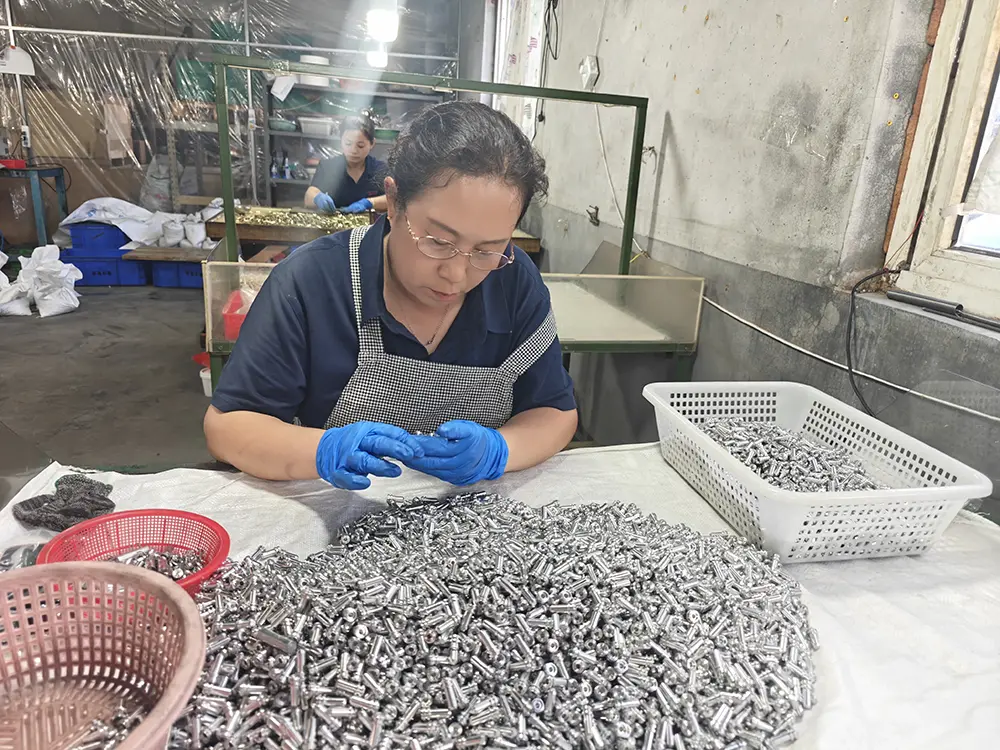

Abbiamo prodotto questi perni a gradini multipli utilizzando torni CNC svizzeri ad alta precisione, mantenendo l'esatta profondità della scanalatura e la finitura superficiale per una tenuta ottimale. Prima dell'imballaggio è stata condotta un'ispezione ottica al 100%.

Caratteristiche e vantaggi principali

Messa a terra a ±0,002 mm per il posizionamento effettivo

I diametri finali sono rettificati senza centri a ±0,002 mm con una finitura superficiale di Ra 0,2–0,4μm. Questa non è una tolleranza "abbastanza vicina": le spine di riferimento industriali con lavorazione CNC sono la tolleranza che rende gli assemblaggi ripetibili, i dispositivi accurati e i prodotti coerenti.

Temprato a HRC 60+ per un lungo servizio

I perni in acciaio per cuscinetti sono completamente temprati a HRC 60–64, conferendo loro la durezza necessaria per resistere a inserimenti e rimozioni ripetuti senza rigature. Un tassello indurito sopravvive a uno morbido di un ordine di grandezza.

Estremità smussate, bordi puliti

Entrambe le estremità sono smussate (tipicamente 1,5×45°) e sbavate, quindi i perni entrano nei fori in modo pulito senza raschiare materiale o danneggiare l'imboccatura del foro. Nessuna sbavatura, nessun foro graffiato, nessun assemblaggio scartato.

Rettitudine di cui ti puoi fidare

I rapporti lunghezza-diametro sono mantenuti dritti entro 0,01 mm per 50 mm. Una spina di centraggio piegata non solo non riesce a posizionarsi, ma danneggia il foro alesato durante l'inserimento. Misuriamo la rettilineità su ogni lotto di produzione.

Raggruppamento di diametro stretto per adattamenti misti

I perni sono ordinati in gruppi di diametro stretto in modo che una scatola di perni fornisca una pressione di adattamento costante. Non più "questo scivola, quello ha bisogno di un martello" sulla catena di montaggio.

Specifiche del prodotto

Processo di produzione

La produzione di spine industriali con lavorazione CNC inizia con barre trafilate a freddo o rettificate. Le barre vengono rettificate senza centri fino al diametro quasi finale, tagliate a misura, smussate e sbavate. I perni temprati vengono poi trattati termicamente e rettificati fino alla tolleranza finale: la rettifica in due fasi è ciò che mantiene il perno finito perfettamente rotondo e diritto.

L'ispezione finale riguarda il diametro (con micrometro e manometro), la durezza (test Rockwell), la rettilineità e la finitura superficiale. I perni sono raggruppati per diametro e confezionati in imballaggi oliati e protetti dalla ruggine. I certificati di lotto accompagnano ogni ordine.

Cronologia della produzione

Tempi di consegna standard: 10–15 giorni per le dimensioni standard; 15–18 giorni con indurimento e macinazione.

Giorno 1–3: Conferma dell'ordine e scelta del materiale

Giorno 4–8: Rettifica, taglio, smussatura barre

Giorno 9–12: trattamento termico e rettifica di finitura (se specificato)

Giorno 13–14: ispezione, raggruppamento, imballaggio

Giorno 15: Spedizione da Qingdao

Perché scegliere il metallo Tuoyuan

Capacità a livello di micron, volumi industriali

Con oltre 10 anni di esperienza nella lavorazione meccanica di precisione, 20 torni CNC e una capacità annua di 100 milioni di pezzi, Tuoyuan Metal è in grado di fornire spine industriali con lavorazione CNC in volumi di livello automobilistico con tolleranze di laboratorio. Abbiamo spedito lotti da 2,5 milioni di pezzi con un tasso di difetti inferiore a 15 PPM.

Il fornitore di fiducia del Nord America

Il 60% della nostra produzione è destinato ai clienti nordamericani, con un tasso di acquisti ripetuti del 95%. Se i nostri perni di centraggio non individuassero correttamente le parti, i clienti non li riordinarebbero, ogni trimestre, per anni.

Tracciabilità completa

I certificati dello stabilimento di produzione dei materiali, i registri dei trattamenti termici e i rapporti di ispezione vengono archiviati per lotto. Tracciabilità completa dal lotto delle barre al perno finito.

Campioni e preventivi rapidi

Gli ordini dei campioni vengono spediti in 3-5 giorni. Preventivi entro 24 ore. I problemi di qualità hanno risposto entro 48 ore. Questo è il nostro standard, non la nostra promessa.

Imballaggio e spedizione

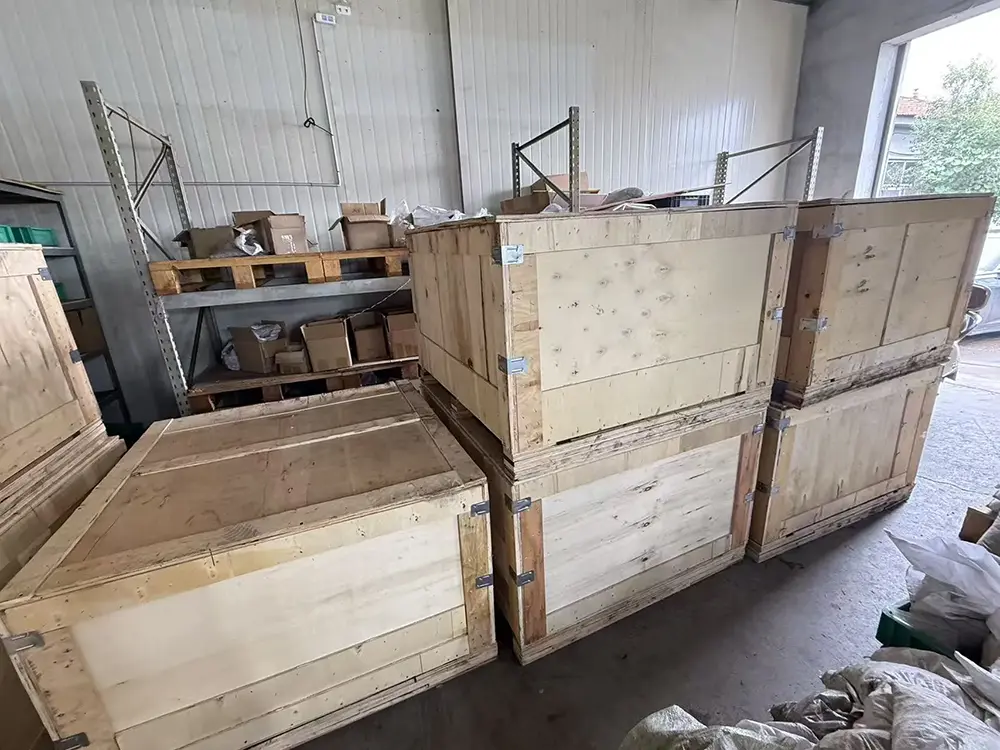

I perni sono oliati o rivestiti, imballati in sacchetti di polietilene con antiruggine e spediti in cartoni o casse di legno. Espresso (DHL/FedEx/UPS) per piccoli ordini, trasporto marittimo dal porto di Qingdao per prodotti sfusi. Documentazione: fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di origine, certificato di prova dei materiali. Per i prezzi delle spine industriali con lavorazione CNC, gli ordini all'ingrosso o un preventivo, contatta il nostro team di esportazione.

Domande frequenti

Q1: Quale tolleranza hanno le vostre spine di centraggio?

A1: la tolleranza standard del terreno è ±0,002 mm sul diametro, con finitura superficiale Ra 0,2–0,4 μm. Classi di vestibilità disponibili: m6 press-fit, h6/h7 slip-fit.

Q2: Qual è la differenza tra i perni di adattamento m6 e h6?

A2: i perni M6 sono leggermente sovradimensionati per l'installazione a pressione, si bloccano nei fori alesati e richiedono un estrattore per essere rimossi. I perni h6/h7 sono ad innesto rapido per assemblaggi che devono essere smontati regolarmente. Raccontaci la tua candidatura e ti consiglieremo il corso giusto.

Q3: Fornite perni in acciaio inossidabile temprato?

R3: Sì: l'acciaio inossidabile indurente per precipitazione può essere indurito a 38–44 HRC con un'eccellente resistenza alla corrosione. Per il settore alimentare o marittimo, questa è la scelta giusta.

Q4: potete realizzare perni di lunghezza personalizzata o con smusso personalizzato?

R4: Sì. Tagliamo lunghezze personalizzate, smussi personalizzati, guide rastremate e scanalature su disegno. Il MOQ per i pin personalizzati è basso: i campioni sono benvenuti.

Q5: Come si previene la ruggine sui perni durante lo stoccaggio?

A5: I perni sono oliati e imballati con carta inibitrice della corrosione in fase vapore. Per le spedizioni marittime all'estero utilizziamo imballaggi VCI per garantire un arrivo senza ruggine.
